Comment démonter un moteur Somfy de volet roulant ?
⚡ Sécurité d’abord : coupez le disjoncteur, bloquez-le et vérifiez l’absence de tension avec un multimètre.
🔧 Outils nécessaires : tournevis cruciforme et plat, pince plate, multimètre, escabeau stable, chiffon.
⏱️ Durée indicative : 1 h à 2 h pour un bricoleur à l’aise avec ce type d’intervention.
🧩 Modèles concernés : la procédure s’applique aux moteurs Somfy filaires et radio (Oximo, Solus, Gemini, IPSO, LT50…).
⚠️ Point crucial : sur les IPSO 10, IPSO50 17 Nm, Solus 2 PA, la bague de comptage ne doit pas être enlevée – seules les deux vis d’accès au condensateur sont à dévisser.
📷 Règle d’or : prenez une photo de chaque étape, ça sauvera votre remontage.
Quand un volet roulant refuse de bouger ou se met à ronronner sans force, la panne vient souvent du condensateur. Bonne nouvelle : démonter un moteur Somfy n’est pas une mission impossible, à condition d’avancer méthodiquement et de connaître les pièges propres à chaque modèle. Sur la sellette depuis une décennie, j’ai ouvert bien des coffres, et je vous livre ici ce qui marche vraiment.
Pas de blabla marketing, juste la marche à suivre, des photos dans la tête et les astuces que l’on ne trouve pas toujours en notice. Enfilez vos gants, on y va.
Comment préparer le démontage d’un moteur Somfy en toute sécurité ?
Avant toute chose, coupez le disjoncteur correspondant au volet roulant et vérifiez à l’aide d’un multimètre qu’il n’y a plus de tension au niveau du câble d’alimentation du moteur. Un volet roulant n’est jamais isolé mécaniquement, un ordre de commande accidentel pourrait provoquer un accident grave.
Ensuite, deux scénarios : soit le moteur fonctionne encore et vous pouvez lui donner l’ordre de descendre complètement le tablier, soit il est en panne et le tablier est probablement resté en position haute. Dans ce second cas, il va falloir le dérouler manuellement. La méthode dépend du modèle :
- 🔹 Sur un moteur à débrayage d’urgence (petit levier ou ficelle), tirez sur celui-ci pour libérer la roue, puis faites tourner l’axe à la main.
- 🔹 Sans débrayage, déconnectez le moteur de son alimentation et maintenez fermement l’axe pour le faire tourner prudemment, un tour après l’autre, en accompagnant le tablier. Travaillez à deux si le volet est lourd.
Cette phase est critique : un tablier sous tension peut se dérouler brutalement et vous échapper des mains. Bloquez-le avec une cale en bois une fois descendu.
| Outil | Utilité |
|---|---|
| Multimètre | Confirmer l’absence de tension avant toute manipulation |
| Tournevis cruciforme et plat | Dévisser les plaques de coffre, supports moteur et accès condensateur |
| Pince plate | Déclipser bagues, agrafes ou clips de maintien |
| Escabeau | Travailler en hauteur sans risque |
| Chiffon propre | Essuyer la graisse et repérer les repères de montage |
Comment accéder au moteur Somfy sans casser le coffre ?
L’accès au moteur passe par l’ouverture du coffre du volet roulant, après avoir descendu le tablier en position basse (ou l’avoir déroulé manuellement si vous étiez bloqué en haut). La technique d’ouverture dépend du type de coffre.
- 🔸 Coffre menuisé : la face avant est maintenue par des vis ou des clips. Sur un coffre rénovation intérieure, il suffit souvent de déclipser le capot. Prenez garde à ne pas forcer sur les parties boisées.
- 🔸 Coffre tunnel : la sous‑face est généralement collée au silicone. Il faut découper proprement le joint et retirer la façade. Prévoyez un nouveau joint silicone pour la repose.

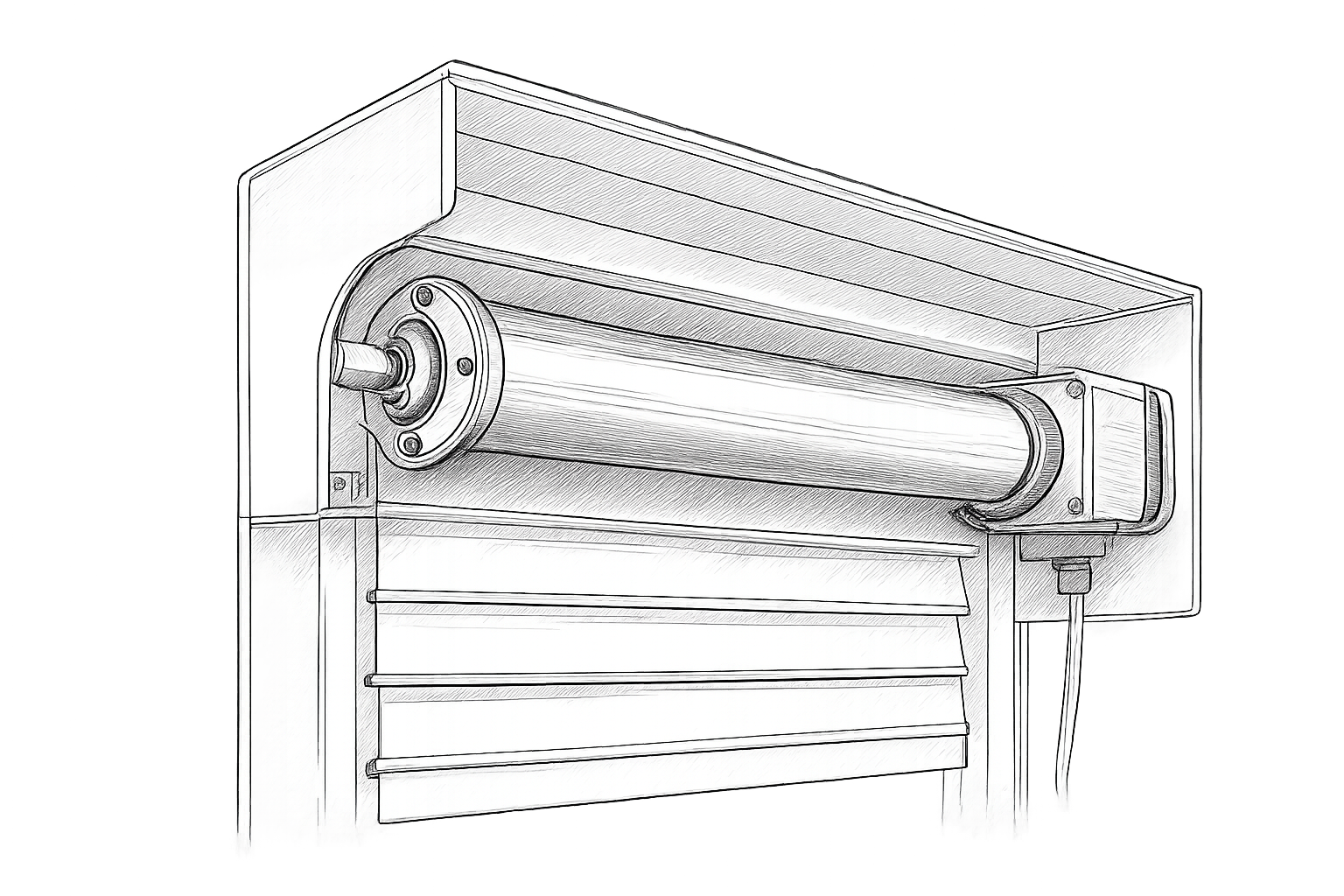

Une fois le coffre ouvert, vous apercevez le tube d’enroulement (l’axe autour duquel s’enroule le tablier) et les attaches en plastique blanc qui relient le tablier à cet axe. Avant de toucher à quoi que ce soit, prenez une photo bien cadrée – c’est votre assurance pour le remontage.
Comment retirer le tube d’enroulement et sortir le moteur Somfy ?
Une fois les attaches du tablier dévissées, libérez d’abord le côté opposé à la tête moteur, puis déclipsez le support qui maintient la tête du moteur ; le tube peut alors être extrait et le moteur s’enlève du tube en retirant vis ou clips.
Détaillons pas à pas :
- Dévissez les attaches tablier (souvent 2 ou 3 vis Parker) qui maintiennent la jupe du tablier contre l’axe. Rangez-les soigneusement dans un petit sachet.
- Libérez le tube d’enroulement côté opposé à la tête moteur. Selon le modèle, il peut s’agir d’un axe qui coulisse dans un palier ou d’une fixation vissée sur le flasque latéral. Une fois dégagé, vous pouvez légèrement reculer le tube.
- Du côté de la tête moteur (la partie d’où sort le câble électrique), repérez le support mural ou la platine qui bloque la tête. Généralement une ou deux vis suffisent à le libérer.
- Extrayez l’ensemble tube + moteur en l’inclinant si l’espace est étroit. Un coup de main peut être utile pour ne pas rayer la menuiserie.

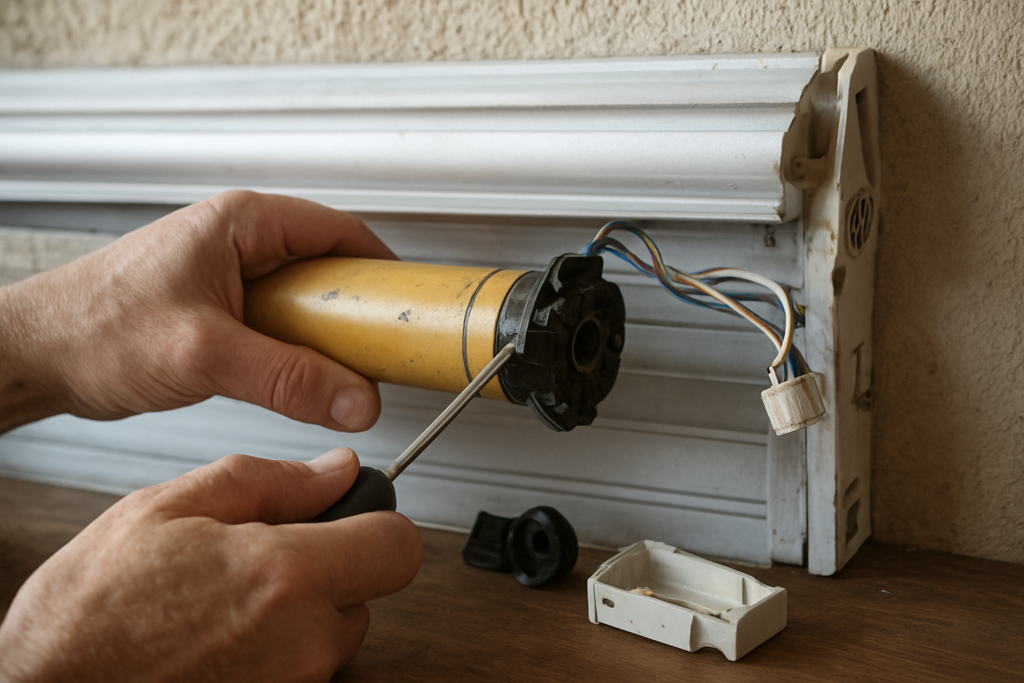

- Sortez le moteur du tube. Il est souvent maintenu par une vis traversante ou un petit clip en plastique. Une fois cette fixation retirée, le moteur coulisse hors du tube. Ne tirez jamais sur le câble d’alimentation.
C’est à ce stade que vous avez le moteur en main. Pour les réparations classiques (condensateur HS), le démontage supplémentaire est minime, mais quelques pièges vous guettent selon les séries.
Démonter un moteur Somfy pour remplacer le condensateur : les subtilités par modèle
Sur la plupart des moteurs Somfy, l’accès au condensateur se fait en retirant la plaque métallique de référence, sous laquelle se trouvent deux vis. Mais sur les IPSO 10, IPSO50 17 Nm et Solus 2 PA, la bague de comptage ne doit pas être enlevée : seules les deux vis d’accès sont à dévisser, et le moteur se sépare alors en deux coquilles.
⚠️ Piège fréquent : la bague de comptage IPSO/Solus
Beaucoup de tutoriels vidéo génériques montrent le retrait complet d’une bague crantée. Sur les IPSO 10, IPSO50 17 Nm et Solus 2 PA, cette bague ne doit pas bouger : elle sert à compter le nombre de tours pour la fin de course. La retirer, c’est perdre le réglage et risquer de la casser. Contentez-vous de dévisser les deux vis habituelles sous la plaque signalétique, sans toucher à la bague.
Pour les autres modèles (Gemini, Oximo, certaines versions RTS et IO), la procédure est plus directe :
- 🔹 Retirez la plaque de référence (maintenue par un petit adhésif ou des clips).
- 🔹 Desserrez les deux vis apparentes.
- 🔹 Ouvrez le moteur en deux parties. Le condensateur (cylindre noir ou gris) est immédiatement accessible.
- 🔹 Remplacez-le par un condensateur strictement identique en capacité et tension ; un écart fait surchauffer le moteur.
Si vous êtes en train de changer moteur volet roulant Somfy filaire ou de passer d’un modèle IO à un RTS, profitez-en pour vérifier l’état des connecteurs. Une cosse oxydée peut miner le meilleur des remplacements.
Dans le cadre d’un remplacement condensateur moteur volet roulant Somfy, pensez à noter le sens de montage et la position des joints d’étanchéité. Le tube d’enroulement est un milieu humide, une infiltration ruine le condensateur en quelques mois.
Comment remonter le moteur Somfy et refaire les réglages ?
Le remontage s’effectue dans l’ordre inverse du démontage, mais avec deux impératifs : ne pas brider l’axe et reprogrammer les fins de course si vous avez touché à la mécanique du comptage.
Voici la check-list pour ne rien oublier :
- 🔸 Engagez le moteur dans le tube, revissez la vis de maintien ou remettez le clip.
- 🔸 Replacez le tube dans le coffre : côté opposé d’abord, puis encliquetez la tête moteur sur son support.
- 🔸 Revérifiez que le tube tourne librement avant d’y rattacher le tablier.
- 🔸 Fixez les attaches du tablier sans serrer comme un bourrin – un plastique fendu est vite fait.
- 🔸 Rebranchez l’alimentation et donnez un premier ordre de montée/descente « à vide » sur 20 cm.
Si vous avez changé le moteur ou accidentellement bougé la bague de fin de course, il sera nécessaire de programmer les fins de course. Sur les moteurs filaires, cela se fait généralement en appuyant longuement sur les boutons de la commande murale jusqu’à atteindre la butée souhaitée. Pour les versions radio Somfy IO ou RTS, suivez la notice spécifique (utilisation d’un outil de réglage ou d’une télécommande). Dans tous les cas, testez plusieurs cycles pour confirmer que le tablier s’arrête correctement en haut et en bas.
Pour un démontage moteur volet roulant Somfy LT50, la logique est similaire : le tube se libère de la même manière, mais le moteur LT50 dispose d’une couronne plus accessible. N’hésitez pas à consulter une vidéo démontage moteur volet roulant Somfy spécifique à votre modèle si vous butez sur une fixation.
Cette vidéo illustre le diagnostic et la réparation d’un volet roulant en panne, avec un angle très pratique. Elle complète bien la méthodologie décrite ici.
✨ Mon verdict
Démonter un moteur Somfy de volet roulant, c’est 90 % de méthode et 10 % de tournevis. En 2026, la plupart des pannes restent liées à un condensateur fatigué, une pièce à moins de 15 € qu’on peut changer soi-même en une heure si l’on respecte deux points cruciaux : ne jamais escamoter l’étape de sécurité électrique et, surtout, ne pas toucher à la bague de comptage sur les séries IPSO et Solus.
Mon conseil de terrain : si votre moteur a plus de dix ans et que le condensateur est déjà mort, profitez de la dépose pour inspecter les roulements et les joints. Une petite prévention vaut mieux qu’un coffre à rouvrir l’hiver prochain.
Et vous, avez-vous déjà bataillé avec cette fameuse bague de comptage ? Ou remplacé un moteur Somfy LT50 en solo ? Racontez votre expérience en commentaire – un retour concret aide toujours le prochain bricoleur.
