🔌 L’incontournable avant de brancher
- Protection obligatoire : un disjoncteur 32 A dédié, exclusivement réservé à la plaque.
- Câble requis : section de 6 mm² (ou plus selon la longueur) – jamais en dessous.
- Fils à repérer : bleu (neutre), marron/rouge (phase), vert-jaune (terre).
- Pas de prise classique : la plaque dispose d’un cordon à raccorder dans un boîtier mural via dominos ou barrettes.
- Cavalier interne : une petite trappe sous la plaque abrite un cavalier à positionner selon votre type d’alimentation (monophasé ou triphasé).
- Sécurité : coupez le courant au tableau avant toute manipulation et vérifiez l’absence de tension.
Vous venez de déballer votre plaque Electrolux, la crédence est prête, la découpe du plan de travail impeccable… et là, vous tombez sur ce cordon noir, ces fils nus, cette petite trappe énigmatique. Pas de prise, pas de notice claire. Respirez. On va le faire ensemble, méthode Darwin, c’est-à-dire sans chichi, avec les bonnes infos et les pièges à éviter. Depuis quelques années, les forums croulent sous les mêmes questions : « Puis-je brancher sur du 25 A ? », « Où se trouve ce fameux cavalier ? », « Et si je n’ai que trois fils dans le mur ? ». J’ai épluché les discussions techniques, les retours de pros et les manuels officiels pour vous livrer un guide complet, à jour en 2026.
Quel circuit électrique pour une plaque à induction Electrolux ?
Une plaque à induction Electrolux exige un circuit spécialisé protégé par un disjoncteur de 32 A, raccordé avec un câble de section 6 mm² (minimum) jusqu’au boîtier mural. C’est la norme de sécurité à laquelle vous devez vous conformer, point final. Les forums comme la communauté SAV Darty ou le site IZI by EDF le répètent : un 25 A ou un 32 A partagé avec le four, c’est jouer avec le feu (littéralement). La raison ? Une plaque induction peut tirer jusqu’à 7 350 W en pleine charge. Le disjoncteur divisionnaire 32 A courbe C protège le câble tout en tolérant les légers pics de démarrage de l’électronique de puissance.
Pourquoi du 6 mm² est impératif
Le câble d’alimentation doit encaisser 32 A en régime permanent sans chauffer. La norme NF C 15-100 préconise le 6 mm² pour les circuits de cuisson. Avec une longueur supérieure à 25 mètres, on peut même passer à du 10 mm² pour limiter la chute de tension. N’essayez surtout pas de repiquer un ancien circuit en 2,5 mm² : l’échauffement serait tel qu’il déclencherait le disjoncteur en continu ou, pire, dégraderait l’isolant. J’ai déjà vu des dominos fondre parce qu’un bricoleur avait jugé « suffisant » son vieux câble de four.
Les différentes configurations : monophasé et triphasé
Votre installation domestique est très probablement en monophasé 220-240 V. C’est le cas de 95 % des logements. Dans cette configuration, le tableau doit comporter un module de raccordement 32 A installé en amont, souvent une sortie de câble murale dédiée. Si vous disposez encore d’un vieil abonnement triphasé, la plaque Electrolux sait s’adapter, mais il faudra configurer le pont interne différemment (j’y reviendrai).
Si vous vous demandez comment brancher une plaque induction sur une prise normale, la réponse est simple : vous ne le faites pas. Une prise 16 A classique ne supporterait pas la puissance et le disjoncteur sauterait instantanément. L’alimentation passe impérativement par un boîtier de raccordement mural prévu pour du 32 A.
Les fils du boîtier mural : bleu, marron, vert-jaune, pas de panique
Le branchement plaque induction Electrolux repose sur un repérage des couleurs universel. Avant de dénuder quoi que ce soit, identifiez dans le mur (ou le boîtier encastré) :
- Bleu : le conducteur neutre (obligatoirement repéré, jamais interverti).
- Marron, noir ou rouge : la phase (le conducteur sous tension).
- Vert et jaune : la terre (indispensable pour votre sécurité).
Le cordon de votre plaque Electrolux suit la même logique chromatique. Certains modèles ajoutent un fil noir ou gris supplémentaire, surtout lorsqu’ils sont prévus pour le triphasé ; dans ce cas, ce fil supplémentaire est une seconde phase. En monophasé, il ne sera pas utilisé et devra être soigneusement isolé.
Le conseil Darwin
Avant de commencer, prenez une photo du boîtier ouvert. Le jour où vous changerez de plaque dans 10 ans, vous me remercierez. Et surtout, coupez l’alimentation générale : ne vous contentez pas de baisser le disjoncteur divisionnaire, coupez le disjoncteur différentiel de branchement si vous avez un doute.
Comment ouvrir la trappe noire et positionner le cavalier ?
La petite trappe noire située sous la plaque, à l’arrivée du cordon, donne accès au cavalier de pontage. Ce composant en laiton (ou en cuivre) détermine le régime d’alimentation : monophasé ou triphasé. Sans lui, votre plaque ne chauffera pas correctement, ou certains foyers resteront éteints. C’est un détail qui revient constamment sur les forums Darty et que beaucoup de notices omettent d’expliquer clairement.
- Ouvrir la trappe : repérez le couvercle en plastique noir vissé (parfois clipsé) à l’endroit où le cordon sort de la plaque.
- Repérer le bornier : vous verrez plusieurs plots numérotés (1, 2, 3, etc.) avec des ponts métalliques amovibles.
- Configurer en monophasé : un pont doit généralement relier les deux bornes de neutre entre elles et un autre pont relie les deux bornes de phase. Le schéma est souvent imprimé à l’intérieur de la trappe.
- Configurer en triphasé : on retire le pont pour séparer les phases.
Certains utilisateurs signalent que le cavalier est livré dans un petit sachet séparé, à insérer soi-même. Vérifiez le fond du carton avant de paniquer.

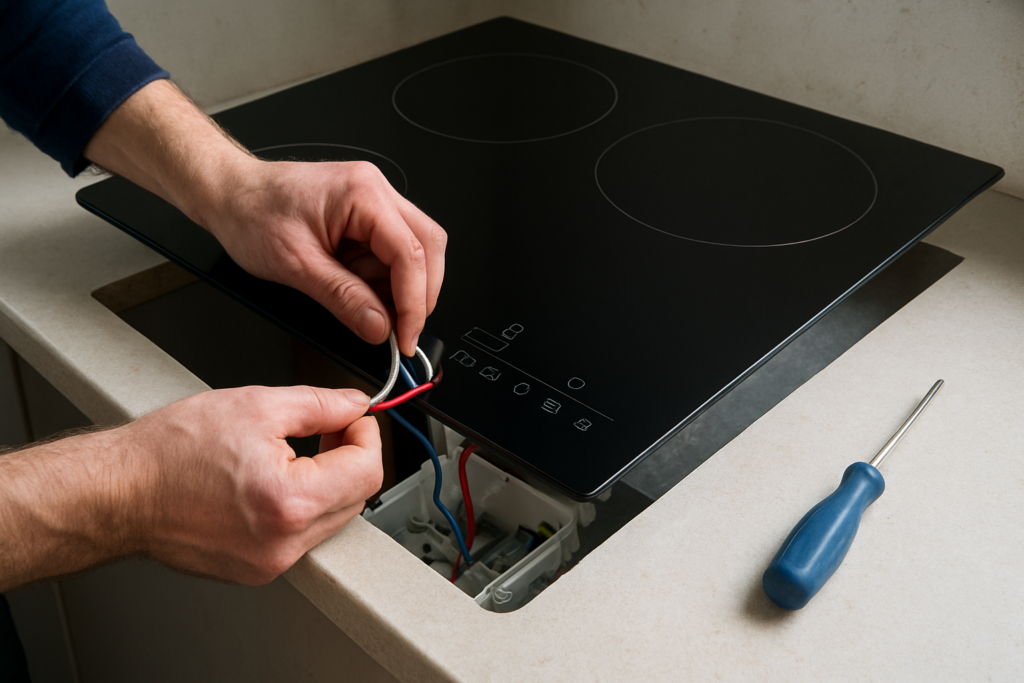

Étape par étape : le raccordement dans le boîtier mural
Passons à la pratique. Vous avez votre câble 6 mm² qui arrive du tableau, vous avez ouvert la trappe sous la plaque et vérifié le cavalier. Voici la séquence la plus fiable pour un branchement plaque induction Electrolux en monophasé :
- Dénudez proprement le câble mural et le cordon de la plaque sur environ 10-12 mm. Un dénudage trop court empêche un bon contact, un trop long expose du cuivre nu hors du domino.
- Raccordez la terre en premier : reliez le fil vert-jaune du mur à celui du cordon, dans un domino ou une barrette dédiée. La terre ne doit jamais être débranchée en premier.
- Raccordez le neutre : le bleu du mur avec le bleu de la plaque.
- Raccordez la phase : le marron (ou rouge) du mur avec le marron de la plaque. Si votre cordon possède un fil noir, laissez-le isolé avec un sucre ou un bout de domino propre.
- Serrez fermement chaque bornier : un couple correct évite les points chauds. Tirez légèrement sur chaque fil après serrage pour vérifier qu’il ne glisse pas.
- Fixez le câble dans le collier de serrage situé à l’intérieur du couvercle du boîtier mural. Ce collier empêche toute traction directe sur les connexions.
- Refermez le couvercle : il doit masquer complètement les conducteurs et ne pas pincer le câble.
Si vous avez un schéma branchement plaque induction 4 fils Electrolux, il s’agit souvent d’un cordon avec un deuxième fil de phase (noir ou gris). En monophasé, ce fil est simplement laissé de côté et isolé. Le cavalier interne se charge de redistribuer l’unique phase.
Cas particulier : branchement plaque induction 3 fils
Si votre cordon ne comporte que 3 fils (marron, bleu, vert-jaune), votre plaque est conçue exclusivement pour le monophasé. Aucun cavalier à configurer, aucun fil orphelin. Vous suivez tout simplement le repérage couleur à couleur. Le schéma branchement plaque induction 3 fils est donc le plus direct.
Adapter un branchement plaque induction 4 fils sur 3 fils
C’est une question récurrente : « Mon mur n’a que 3 fils, mais le cordon de la plaque en a 4 ». La réponse est simple : le quatrième fil (généralement noir ou gris) est une seconde phase destinée au triphasé. Isolez-le dans un domino et ne le raccordez à rien d’autre. Le pontage interne (cavalier) doit alors être placé en position monophasé pour que le neutre et la phase uniques alimentent l’ensemble des foyers.
Vérifications avant la mise sous tension
Ne précipitez pas le réarmement du disjoncteur. Prenez 5 minutes pour une double vérification qui peut sauver votre carte électronique.
- Connexions sans cuivre nu : aucune âme de fil ne dépasse d’un domino. Un court-circuit phase-terre peut détruire le module de puissance.
- Serrage du collier : le câble ne doit pas pouvoir être tiré vers l’extérieur. C’est un oubli classique qui finit par desserrer les connexions au fil des ans.
- Cavalier positionné : si votre plaque affiche un code erreur ou si un foyer sur deux ne chauffe pas, c’est le premier suspect.
- Le disjoncteur 32 A est bien au tableau : l’avez-vous fait installer ou était-ce le même que l’ancienne plaque ? Dans le doute, un électricien vous confirmera le calibre en 5 minutes.
Une fois le courant rétabli, testez chaque foyer à puissance modérée avant de lancer un boost. Une odeur légère peut se dégager les premières minutes (graisse de protection), mais une fumée persistante ou un disjoncteur qui saute immédiatement indiquent un défaut de câblage.
⚠️ Astuce terrain : si vous remplacez une vieille plaque vitrocéramique, ne supposez jamais que l’installation électrique est conforme. J’ai déjà ouvert des boîtiers avec des fils en 2,5 mm² protégés par un 20 A. Le propriétaire précédent « bricolait ». Une plaque induction moderne nécessite plus de rigueur que les résistances d’antan.
Erreurs fréquentes et comment les éviter
Voici les bourdes que je vois passer en boucle, compilées à partir du forum de sav.darty.com et du site lesnumeriques.com :
| Erreur | Risque | Solution |
|---|---|---|
| Utiliser un disjoncteur 25 A existant | Coupures intempestives, risque d’incendie | Remplacer par un disjoncteur 32 A dédié |
| Ne pas insérer le cavalier sous la trappe | Plaque ne chauffe pas ou seulement partiellement | Vérifier le schéma dans la trappe et positionner le pont |
| Confondre neutre et phase | Dysfonctionnement de l’électronique, risque d’électrocution | Toujours respecter le code couleur, repérer au testeur |
| Plaque raccordée sur une prise standard | Surchauffe de la prise, fonte des contacts | Câblage sur boîtier mural 32 A dédié |
| Fils trop courts ou sertis à l’arrache | Faux contacts, échauffements, arcs électriques | Dénuder 10-12 mm et serrer au couple correct |
Quand faire appel à un pro ?
Je suis un fervent défenseur du « fais-le toi-même bien accompagné ». Mais il y a des situations où poser les outils et prendre son téléphone est la décision la plus maline :
- Votre tableau électrique ne comporte aucun emplacement pour un disjoncteur 32 A supplémentaire.
- Le câblage existant est en aluminium ou de section inconnue.
- Vous êtes en triphasé et le schéma du bornier vous semble illisible.
- Vous n’avez pas de différentiel 30 mA en tête de ligne (obligatoire depuis des années).
Un électricien professionnel vous facturera l’intervention entre 80 € et 150 € pour un raccordement simple, bien moins que le coût d’une plaque grillée ou d’un sinistre.
Schéma de branchement plaque induction Electrolux 5 fils
Les modèles les plus puissants, destinés également au marché professionnel ou au triphasé, comportent 5 fils : 3 phases (noir, gris, marron), 1 neutre (bleu), 1 terre (vert-jaune). Pour un schéma branchement plaque induction 5 fils Electrolux dans une maison monophasée, les 3 phases sont regroupées sur le plot de phase du bornier mural, et le neutre sur le neutre. Le cavalier interne doit impérativement être configuré pour le monophasé, sinon les foyers de droite et de gauche resteront inertes. Consultez le document PDF officiel d’Electrolux mentionné sur leur médiathèque ; le schéma est limpide une fois la trappe ouverte.
✨ Mon verdict
Brancher une plaque à induction Electrolux est un chantier accessible à un bricoleur averti, à condition de respecter trois règles d’or : un circuit 32 A en 6 mm², le positionnement sans erreur du cavalier interne, et un raccordement phase-neutre-terre sans compromis. Oubliez l’idée d’une prise normale ou d’une vieille ligne de four : une plaque tirant plus de 7 000 W mérite une alimentation à la hauteur, et les forums regorgent d’exemples de disjoncteurs fondus pour l’avoir ignoré. Si votre tableau est aux normes, l’opération prend moins d’une heure, et vous gagnez une autonomie réelle pour vos futurs projets électriques. Le plus grand piège reste ce petit cavalier planqué sous la trappe – je ne compte plus les dépanneurs appelés pour un « foyer mort » simplement dû à un pont oublié. Alors prenez votre temps, suivez les couleurs, et si le doute persiste, faites vérifier par un pro. Vous avez déjà effectué ce branchement ? Une astuce à partager ? Racontez votre expérience en commentaire : la communauté en profitera, et moi je lirai chaque retour.
FAQ – Branchement plaque induction Electrolux
Non, c’est une très mauvaise idée. La norme impose un disjoncteur 32 A pour les circuits de cuisson. Un 25 A peut déclencher en pleine cuisson lorsque vous utilisez plusieurs foyers en même temps. Certains utilisateurs sur les forums affirment que leur ancienne plaque fonctionnait avec 25 A, mais ils sous-exploitaient probablement la puissance. En 2026, avec les modèles récents pouvant dépasser 7 000 W, le risque d’échauffement des contacts et de coupure intempestive est trop élevé. Source : SAV Darty.
Le cavalier se situe sous la petite trappe noire à l’endroit où le cordon d’alimentation entre dans la plaque. Il faut dévisser ou déclipser ce couvercle en plastique pour accéder au bornier interne. Le pont métallique se place entre les plots de phase (ou de neutre) selon le schéma imprimé sur la trappe. Cette pièce est parfois livrée dans un sachet séparé, à insérer soi-même. Une plaque qui ne chauffe pas correctement a très souvent un cavalier absent ou mal positionné. Source : Forum SAV Darty.
Dans une installation domestique monophasée, vous n’utilisez que trois conducteurs : la phase (marron), le neutre (bleu) et la terre (vert-jaune). Si le cordon de la plaque comporte un quatrième fil (souvent noir ou gris), il s’agit d’une phase supplémentaire pour le triphasé. Isolez-le dans un sucre ou un domino sans le relier. Assurez-vous que le cavalier interne est en position monophasé pour alimenter tous les foyers. Source : IZI by EDF.
Les codes erreur les plus courants sur une plaque Electrolux flambant neuve signalent un défaut de câblage. Vérifiez que le neutre et la phase ne sont pas inversés, que le cavalier est bien présent et correctement positionné, et que tous les dominos ou barrettes sont fermement serrés. Un affichage clignotant peut aussi indiquer une absence de neutre. Consultez la notice technique de votre modèle pour décoder le symbole ou le chiffre affiché ; certains modes d’emploi donnent le diagnostic en clair. Source : Support Electrolux.
