En résumé : ce qu’il faut savoir avant de démonter le thermostat de votre frigo Whirlpool
- Localisation : à l’intérieur du réfrigérateur, derrière le boîtier en plastique qui supporte la molette de réglage, généralement sur la paroi latérale ou supérieure.
- Difficulté : moyenne – comptez environ 30 minutes.
- Outils nécessaires : tournevis plat et cruciforme, pince à bec fin, multimètre (pour tester), parfois une clé Torx.
- Sécurité d’abord : débranchez systématiquement l’appareil avant toute intervention.
- Pièce de rechange : thermostat compatible (souvent de marque Ranco), disponible entre 15 et 40 € selon le modèle.
Où se trouve le thermostat d’un frigo Whirlpool ?
Le thermostat de votre frigo Whirlpool se situe à l’intérieur de la cuve, dissimulé derrière le panneau en plastique qui abrite la molette de réglage de la température, sur la paroi latérale droite ou gauche, parfois même au plafond du compartiment réfrigérateur. Sur les modèles combinés (réfrigérateur en haut ou en bas), il reste dans la partie réfrigérateur et non dans le congélateur.
Contrairement à ce que certains forums laissent croire, il n’y a pas de cache secret ni de piège : le boîtier est simplement encastré dans la mousse isolante. Une fois que vous avez repéré le bouton de réglage, vous êtes à quelques centimètres du thermostat. Si vous ne voyez aucune vis, pas de panique – le cache est souvent clipsé ou maintenu par un petit anneau métallique sous le bouton (détail crucial que partagent régulièrement les utilisateurs sur le forum Spareka).
Comment démonter le thermostat d’un réfrigérateur Whirlpool étape par étape
Démonter un thermostat de frigo Whirlpool consiste à retirer le bouton de réglage, déclipser le cache, desserrer la vis de fixation et extraire délicatement le corps du thermostat avec son capillaire. Suivez ce guide, et vous aurez terminé en une demi-heure sans casser le moindre bout de plastique.
1. Coupez l’alimentation électrique
Débranchez la prise murale. C’est la première chose à faire, même si vous êtes pressé. Un coup de jus sur une pièce métallique dans un frigo humide, c’est aussi désagréable qu’une bière tiède. Si votre prise est difficile d’accès, coupez le disjoncteur correspondant.
2. Retirez la molette de réglage
Tirez fermement le bouton de température vers vous. La plupart des modèles Whirlpool ont une simple molette en plastique emmanchée sur l’axe. Si elle résiste, glissez délicatement la lame d’un tournevis plat enveloppé d’un chiffon sous le bord et faites levier doucement. Dans certains cas, un petit ressort ou une bague de friction entoure l’axe – conservez-la précieusement, car le remontage en dépend.
3. Déclipsez le cache de protection
Derrière le bouton se trouve le boîtier en plastique qui protège le thermostat. Sur de nombreux Whirlpool, il n’y a pas de vis de façade : le cache est maintenu par des pattes de fixation à l’intérieur. Insérez un tournevis plat fin entre le cache et la paroi du frigo, puis faites levier avec précaution. Si vous entendez un « clac », c’est que la patte a cédé – ne forcez pas comme un bûcheron, car le plastique vieilli est cassant. Un utilisateur sur Bricolage Linternaute décrivait avoir passé « vingt minutes à chercher une vis invisible alors qu’il suffisait de déclipser le cache latéralement ».
4. Libérez le thermostat de son logement

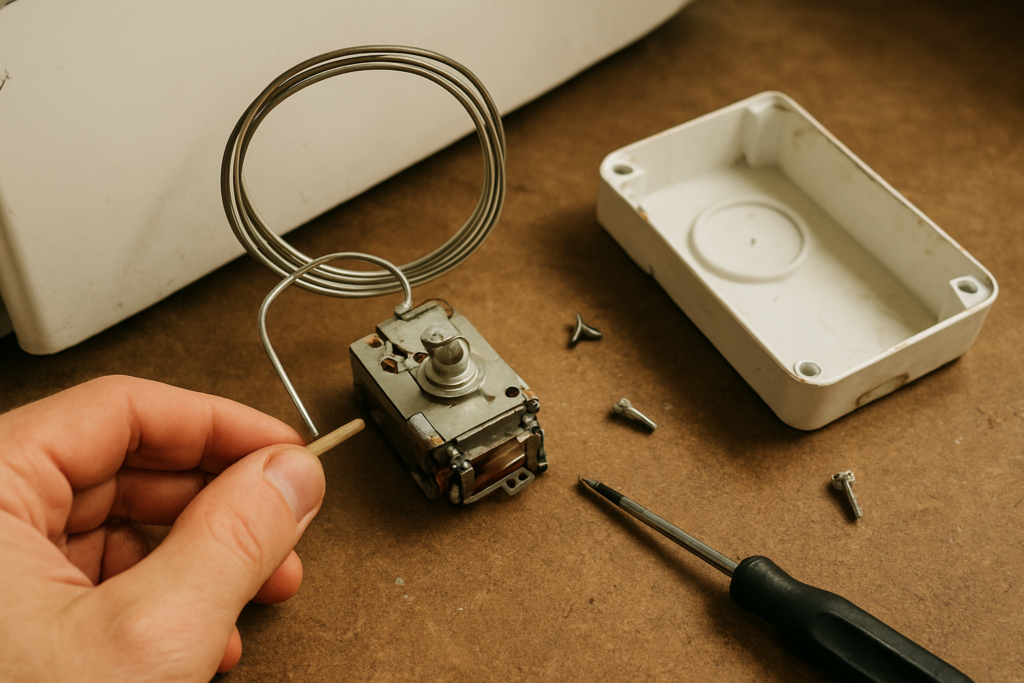

Une fois le cache ôté, vous apercevez le corps du thermostat, souvent maintenu par une vis cruciforme ou Torx sur le côté du boîtier, ou par un clip métallique en forme de fourche (l’horrible pince qu’on perd toujours). Dévissez ou retirez la fixation. Vous pouvez alors faire coulisser le thermostat vers vous. Faites attention au fin capillaire (le tube souple qui va se loger dans la paroi du frigo) : il ne faut ni le plier, ni le coincer.
À ce stade, beaucoup de bricoleurs découvrent que le thermostat est solidaire d’un câble d’alimentation qui passe à travers un trou dans la mousse. C’est normal : il faudra déconnecter ce câble pour sortir complètement la pièce. Prenez une photo avec votre téléphone avant de toucher aux fils – cela vous évitera un mal de crâne au moment de rebrancher le nouveau thermostat.
5. Débranchez les fils électriques
Avec une pince à bec fin, tirez doucement sur les cosses (les petites embouts métalliques) qui enfilent les broches du thermostat. Il peut y avoir deux, trois ou quatre fils selon les fonctions (marche/arrêt, lumière intérieure, compresseur). Notez leur position ou, mieux, étiquetez-les. Si vous remplacez par une pièce identique, les numéros des bornes sont souvent gravés sur le boîtier. Sur les modèles Whirlpool classiques, on trouve fréquemment un branchement thermostat frigo 3 fils : phase, retour compresseur, et neutre. Ne vous fiez pas aux couleurs sans avoir vérifié au multimètre, car le câblage peut varier d’une année à l’autre.
6. Sortez le capillaire
Le tube capillaire est enroulé ou pincé le long de la paroi intérieure. Déroulez-le ou retirez-le délicatement de son fourreau. C’est la partie qui capte la température. Sur certains modèles, le capillaire est entouré d’une gaine protectrice qu’il faut conserver pour le nouveau thermostat. Préparez-vous à une petite gymnastique : parfois le tube fait le tour par l’arrière et il faut ouvrir aussi le panneau intérieur du fond du frigo. Patience – c’est le moment où votre café refroidit.
Pour visualiser l’ensemble du démontage, y compris la manipulation des fils et du capillaire, la vidéo ci-dessous montre le processus sur un modèle Whirlpool/Bauknecht. Elle est particulièrement utile si vous avez un doute sur le déclipsage du cache ou la fixation du thermostat.
Quels sont les signes d’un thermostat défectueux sur un frigo Whirlpool ?
Un thermostat en fin de vie donne des symptômes aussi clairs qu’une fuite de gaz : le frigo ne refroidit plus du tout, ou au contraire il glace tout le contenu. Le compresseur peut tourner en continu sans jamais s’arrêter, ou à l’inverse refuser de démarrer. Vous remarquerez peut-être une température irrégulière selon les étagères – un indice que la sonde ne lit plus correctement la moyenne. Autre signe : la lumière intérieure fonctionne, mais l’appareil ne produit plus de froid, ce qui écarte un problème d’alimentation générale. Si votre givre envahit le compartiment réfrigérateur alors que le congélateur, lui, est presque chaud, vous avez probablement affaire au thermostat.
Avant de condamner la pièce, testez-la avec un multimètre (position ohmmètre) : les bornes doivent présenter une continuité lorsque le thermostat est en demande de froid (position haute) et une absence de continuité quand il est mis sur 0. Le guide Adepem détaille bien cette procédure pour les principales marques. Ne jetez pas l’éponge si vous entendez un petit clic mécanique quand vous tournez la molette : c’est normal, signe que le contact s’ouvre ou se ferme. Mais si le test au multimètre reste muet, le thermostat est HS.
Peut-on réinitialiser le thermostat d’un réfrigérateur Whirlpool ?
Oui, il est possible de réinitialiser le thermostat si votre réfrigérateur est équipé d’un panneau de commande électronique, comme sur les modèles Whirlpool dotés de la technologie 6th Sense ; en revanche, sur un thermostat mécanique classique, il n’existe pas de reset au sens strict, mais un recalibrage reste envisageable en jouant sur les contacts internes.
Sur un frigo Whirlpool à affichage digital, le reset s’obtient souvent en coupant l’alimentation pendant 5 à 10 minutes, puis en maintenant le bouton marche/arrêt enfoncé tout en rebranchant l’appareil (procédure accessible sur le SAV Darty pour certains modèles). Cela force la carte électronique à reprendre les paramètres d’usine et peut résoudre un bug de régulation. Pour les appareils mécaniques, l’astuce consiste à démonter le thermostat, repérer la petite vis de réglage sur le côté du boîtier (souvent peinte en bleu ou rouge) et la tourner d’un quart de tour pour modifier le point de consigne. Fiyo détaille cette manœuvre : en resserrant ou desserrant cette vis, on peut décaler la plage de température sans changer la pièce. C’est un bricolage de dernier recours, mais qui a sauvé plus d’un frigo en attendant le remplacement.
Branchement électrique : comment connecter un thermostat 2, 3 ou 4 fils ?
Le branchement d’un thermostat de frigo Whirlpool dépend du nombre de broches présentes sur la pièce d’origine. La configuration la plus fréquente est le thermostat frigo 3 fils, mais on trouve aussi des 2 fils ou, plus rarement, des 4 fils.
- Thermostat 2 fils : le plus simple. Un fil d’alimentation arrive sur la borne marquée « P » (phase) et repart vers le compresseur sur la borne « C ». Pas de neutre direct sur le thermostat – la boucle se ferme ailleurs. Utilisé sur les petits frigos sans fonctions annexes.
- Thermostat 3 fils : typique des modèles combinés Whirlpool. Vous avez une entrée phase (borne 3 ou 4 selon les fabricants), une sortie compresseur, et un troisième fil qui alimente la lumière intérieure et parfois l’éventuel ventilateur. Au remplacement, repérez les numéros gravés sur l’ancien thermostat et reportez-les sur le neuf.
- Thermostat 4 fils : présents sur certains thermostat combiné réfrigérateur congélateur Whirlpool avec dégivrage. Un fil supplémentaire pilote la résistance de dégivrage ou un signal pour la carte électronique. Dans ce cas, un schéma est souvent collé à l’intérieur du cache.
Pour ne pas vous tromper, photographiez le câblage avant de débrancher et, si les cosses ne sont pas marquées, identifiez-les une par une au multimètre. Un branchement inversé ne grille généralement pas le thermostat, mais peut rendre la lumière intérieure capricieuse ou empêcher l’arrêt du compresseur. La communauté des bricolos sur Bricolage Linternaute confirme que sur les Whirlpool, le code couleur n’est pas toujours standardisé ; oubliez le “bleu c’est neutre” et sortez le testeur.
Quel prix pour un thermostat de frigo Whirlpool ?
Le prix d’un thermostat frigo Whirlpool varie de 15 à 40 euros selon les modèles et les fournisseurs. Les versions mécaniques simples (type Ranco K59) se trouvent autour de 20 €, tandis que les thermostats électroniques ou spécifiques aux combinés avec dégivrage automatique peuvent approcher les 45 €. Les pièces d’origine Whirlpool portent souvent une référence commençant par 4801, et il est prudent de vérifier la compatibilité exacte avec votre numéro de série. Des sites comme SOS Accessoire, Adepem ou Fiyo proposent un large choix et incluent souvent le schéma de branchement.
Si votre réfrigérateur est un modèle 6th Sense, le thermostat peut être remplacé par une pièce adaptative, mais dans ce cas mieux vaut conserver l’ancien pour comparer les cotes de fixation. Comptez entre 5 et 10 € de livraison, ce qui amène le budget aux alentours de 30 €. C’est un investissement modeste quand on sait qu’un frigo qui glace vos salades vous coûte plus cher en électricité en quelques mois.
Astuce de Darwin : comment éviter de commander le mauvais thermostat
Sur les Whirlpool un peu anciens, la référence originale peut être obsolète. Dans ce cas, mesurez l’entraxe des vis, le diamètre de l’axe du bouton et la longueur du capillaire. Les sites de pièces détachées vous permettent de filtrer par ces dimensions. Un thermostat Ranco universel fait souvent l’affaire, à condition de prendre celui avec la bonne longueur de capillaire (souvent 90 cm ou 120 cm). Un conseil de terrain : ne coupez jamais le capillaire pour le raccourcir, vous tueriez la pièce.
✨ Mon verdict
Démonter le thermostat d’un frigo Whirlpool n’est pas une opération de haute voltige, mais elle demande de la méthode et un brin de patience. En une trentaine de minutes et avec un simple tournevis, vous économisez le déplacement d’un technicien et vous remettez votre appareil en état de marche. Les points clés ? Débranchez d’abord, repérez la fixation du cache (souvent clipsée), photographiez le câblage, et manipulez le capillaire avec douceur. N’hésitez pas à tester l’ancien thermostat au multimètre avant de le jeter, car un mauvais contact ou un réglage décalé peut parfois suffire à expliquer les symptômes.
Si vous avez un modèle Whirlpool 6th Sense, tentez une réinitialisation électronique avant de sortir la caisse à outils – vous pourriez être surpris. Pour les thermostats mécaniques, le recalibrage via la vis de réglage est une astuce de vieux loup qui dépanne bien, mais ne remplace pas un remplacement quand la pièce est vraiment fatiguée. Et pour le branchement, souvenez-vous que le thermostat frigo 3 fils est le plus répandu : si vous avez un doute, un multimètre vous évitera de brancher la phase sur le mauvais plot.
Enfin, ne lésinez pas sur la qualité de la pièce : un thermostat de contrefaçon à 8 € risque de vous lâcher au pire moment. Investissez 25 € dans un Ranco ou un équivalent recommandé par les spécialistes, et votre frigo retrouvera son rythme de croisière pour longtemps.
Alors, vous avez déjà eu une panne de thermostat qui a transformé votre bac à légumes en congélateur ou votre beurre en flaque ? Racontez-nous votre mésaventure en commentaire – on promet de ne pas se moquer (ou à peine).
❓ Foire aux questions
Comment tester un thermostat de frigo Whirlpool avec un multimètre ?
Réglez votre multimètre sur la position ohmmètre (Ω). Retirez les cosses des bornes du thermostat. Placez les pointes de touche sur les bornes d’entrée et de sortie (souvent numérotées 3 et 4). Lorsque la molette est en position « arrêt » ou « 0 », le circuit doit être ouvert (résistance infinie). Tournez progressivement vers le froid maximum : vous devez entendre un petit clic et la résistance doit chuter à zéro (continuité). Si la résistance reste infinie quel que soit le réglage, le thermostat est défectueux. Si vous n’avez pas de multimètre, vous pouvez écouter le clic, mais il ne garantit pas la fiabilité du contact. Pour plus de détails, consultez le guide Adepem qui couvre toutes les marques.
Puis-je changer le thermostat moi-même ou dois-je faire appel à un pro ?
Si vous savez reconnaître une vis cruciforme et débrancher une prise, vous pouvez tout à fait remplacer le thermostat vous-même. L’opération ne nécessite aucune compétence en réfrigération puisque le circuit de gaz n’est pas touché. Le plus délicat est le repérage du câblage et l’extraction du capillaire. Avec un peu de méthode et une photo de l’installation d’origine, un bricoleur lambda s’en sort en moins d’une heure. Les réparateurs professionnels facturent souvent entre 80 et 130 € de main-d’œuvre pour cette intervention, contre 30 € de pièce si vous le faites vous-même. Si le frigo est encore sous garantie, mieux vaut passer par le SAV pour ne pas la perdre.
Pourquoi mon frigo Whirlpool 6th Sense ne refroidit plus ?
Sur les modèles 6th Sense, le thermostat n’est pas mécanique mais piloté par une carte électronique qui reçoit les informations de plusieurs capteurs. Une panne de refroidissement peut provenir du thermostat électronique défaillant, mais aussi d’un capteur de température défectueux ou d’une carte de puissance grillée. Avant de commander une pièce, tentez une réinitialisation : débranchez le frigo 10 minutes, puis maintenez le bouton marche/arrêt enfoncé tout en rebranchant. Si le compresseur ne repart pas, il faudra probablement un diagnostic précis avec l’aide d’un professionnel ou du forum Spareka où des techniciens partagent leurs retours sur ces modèles.
Le thermostat de mon frigo claque, est-ce normal ?
Oui, tout à fait. Le clic que vous entendez en tournant la molette correspond à l’ouverture ou à la fermeture des contacts mécaniques à l’intérieur du thermostat. C’est le même principe qu’un interrupteur. En revanche, si le compresseur se met à faire des cycles très courts avec des claquements répétés toutes les quelques secondes, cela peut indiquer un défaut du thermostat ou du relais de démarrage du compresseur. Si le clic s’accompagne d’un arrêt brutal du froid, faites le test au multimètre pour vous assurer que les contacts sont bien francs. Les intervenants sur le forum Tout Électroménager signalent d’ailleurs que certains thermostats vieillissants produisent un bruit métallique plus sec avant de lâcher définitivement.
Quelle est la durée de vie d’un thermostat de frigo Whirlpool ?
Un thermostat mécanique peut durer entre 8 et 15 ans selon l’usage et les variations de température ambiante. Les modèles électroniques ont une durée de vie comparable, bien qu’ils soient un peu plus sensibles aux micro-coupures de courant. Les pannes sont souvent liées à l’oxydation des contacts internes ou à une fatigue mécanique du soufflet de détente (le capillaire). Si votre réfrigérateur a plus de 10 ans et que le réglage devient capricieux, il est fort probable que le thermostat arrive en fin de vie. Heureusement, remplacer cette pièce redonne un coup de jeune à l’appareil pour une somme modeste. À titre d’exemple, un utilisateur du forum Linternaute a prolongé son frigo Whirlpool de 7 ans rien qu’en changeant le thermostat défaillant.
