Quand j’ouvre une question comme « branchement radiateur fil gris marron noir », je sais tout de suite que vous êtes devant votre boîtier mural, avec trois fils qui sortent du radiateur et trois ou quatre qui arrivent du mur, et que vous n’avez qu’une envie : avoir chaud ce soir sans faire sauter le disjoncteur. Pas de panique, on va décortiquer ça ensemble, et vous allez voir que c’est plus simple qu’une notice de meuble suédoise.
🔌 En résumé, avant de plonger dans le détail :
- Fil gris (ou bleu) = neutre (N) → il ferme le circuit et retourne le courant au réseau.
- Fil marron = phase (L) → il alimente votre radiateur en électricité.
- Fil noir = fil pilote (P) → il ne sert qu’à recevoir des ordres de programmation (confort, éco, hors‑gel, arrêt). Si vous n’avez pas de gestionnaire centralisé, isolez‑le sans le brancher nulle part.
- La plupart des radiateurs récents sont classe 2 : pas de fil de terre (vert/jaune) sur l’appareil.
- Sécurité d’abord : coupez le courant au disjoncteur général, puis vérifiez l’absence de tension avec un multimètre avant de toucher aux fils.

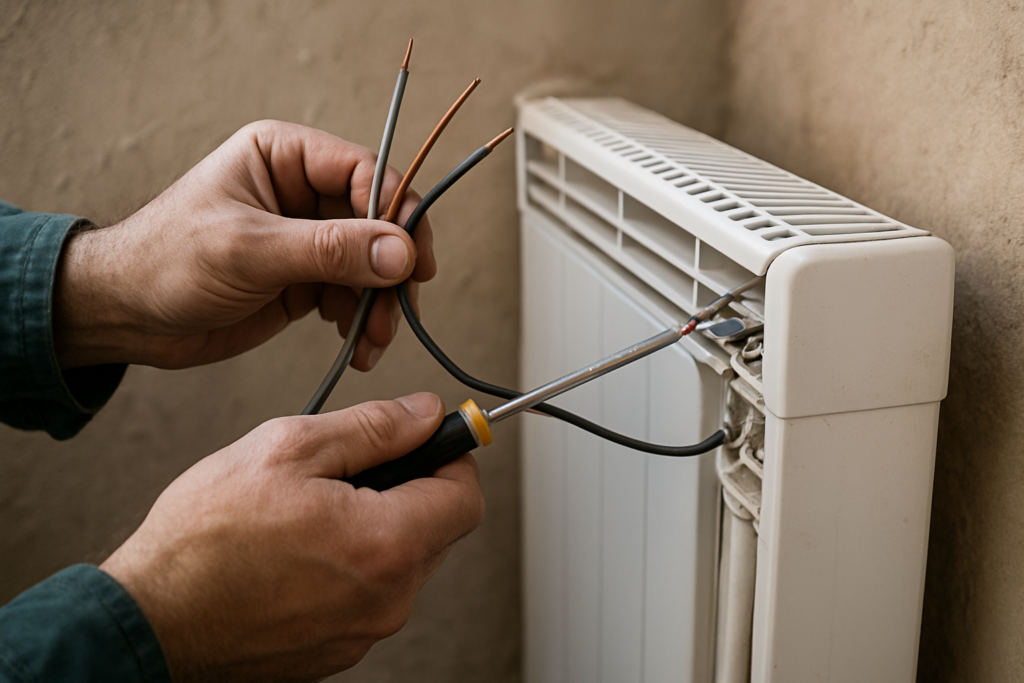

Fil gris, marron, noir : à quoi sert chaque câble sur un radiateur électrique ?
Le câble gris (parfois bleu) est le neutre, le marron la phase, et le noir le fil pilote — un trio que l’on retrouve sur presque tous les radiateurs électriques modernes, des convecteurs aux panneaux rayonnants. Chacun a un rôle bien précis et il ne faut surtout pas les intervertir.
Voici un petit tableau qui fait office d’aide‑mémoire, à garder à portée de tournevis :
| Couleur du fil | Fonction | Ce qu’il fait dans le radiateur |
|---|---|---|
| Gris (ou bleu) | Neutre (N) | Retourne le courant au réseau électrique. Il sert aussi de référence pour la tension du fil pilote. |
| Marron | Phase (L) | Amène l’alimentation 230 V au radiateur. C’est le conducteur « dangereux » si on le touche sous tension. |
| Noir | Fil pilote (P) | Transmet uniquement les ordres de programmation (confort, éco, hors‑gel, arrêt, confort -1 °C/-2 °C) depuis un programmateur central. Aucun courant de puissance ne passe par lui. |
Ce code couleur respecte globalement la norme NF C 15‑100, même si elle autorise aussi le noir ou le rouge pour la phase et le gris pour le neutre — d’où la petite valse entre gris et bleu sur les radiateurs. L’important, c’est que le noir dans le câble du radiateur n’est jamais la phase : c’est toujours le fil pilote.
Et le fil de terre vert/jaune, alors ?
Si vous regardez l’arrière de votre radiateur, vous ne voyez que trois fils (marron, gris, noir), voire deux dans certains modèles très simples. Il n’y a pas de vert/jaune. La raison ? Ces appareils sont classe 2 : ils possèdent une double isolation qui rend inutile le raccordement à la terre. C’est parfaitement autorisé et sécurisé, du moment que le radiateur porte le logo double carré ⧈. En clair, votre radiateur est protégé « de naissance », sans avoir besoin d’un conducteur de protection.
Branchement d’un radiateur avec 3 fils (marron, gris, noir) sur une installation murale à 3 fils
Branchez le marron du radiateur sur la phase (rouge, marron ou noir) du mur, le gris sur le neutre (bleu ou gris), et isolez le fil noir dans un domino ou un Wago si vous n’avez pas de fil pilote. C’est la réponse que je donne neuf fois sur dix quand je tombe sur ce type de question en dépannage.
Dans une installation électrique française un peu ancienne, les couleurs côté mur sont souvent : rouge pour la phase, bleu pour le neutre et vert/jaune pour la terre. Avec un radiateur classe 2, le vert/jaune reste en attente — il peut servir plus tard pour un sèche-serviettes ou un convecteur qui en aurait besoin, mais il n’est pas relié à l’appareil lui‑même.
Le casse‑tête arrive quand le radiateur neuf affiche un fil gris alors que votre mur montre un bleu. Pas d’inquiétude : le gris se branche sur le bleu, point. La norme a toléré le gris comme neutre, et les fabricants de radiateurs l’ont adopté pour éviter toute confusion avec le noir (pilote).
Pour rendre ça plus concret, voici une vidéo qui illustre le raccordement en conditions réelles — tournée par un bricoleur qui, comme vous, remplace son vieux convecteur par un modèle récent :
Pourquoi le fil noir ne doit jamais être branché si le fil pilote est absent
Le fil pilote fonctionne par différence de tension avec le neutre. Si vous le connectez à la terre, au neutre ou même à la phase, vous créez une tension continue inappropriée qui va envoyer des ordres erronés au radiateur : il peut se bloquer en mode arrêt complet, rester bloqué sur une température, ou pire, endommager le thermostat électronique. Un fil pilote mal branché, c’est la garantie d’un radiateur capricieux.
Comme le rappelle Thermor sur sa fiche de branchement, « si votre installation n’est pas équipée d’un programmateur centralisé fil pilote, ce câble noir ne devra pas être utilisé, ni branché sur la terre mais devra être branché sur un domino en attente et isolé ou couvert d’un adhésif isolant électriquement »*. Les forums de bricolage regorgent d’histoires de radiateurs qui refusaient de chauffer parce que le fil noir avait été bêtement relié au neutre « pour faire propre ». Ne faites pas cette erreur.
* Source : Thermor, « Comment brancher un radiateur électrique ? »
Astuce Darwin : mon check‑list de branchement step‑by‑step
Voici la méthode que j’applique à chaque remplacement de radiateur. Elle prend 5 minutes et évite les sueurs froides.
- 🔌 Étape 1 – Consignez le circuit. Coupez le disjoncteur correspondant, puis vérifiez avec un multimètre entre phase et neutre, phase et terre, neutre et terre. Vous devez obtenir zéro volt partout.
- 🔎 Étape 2 – Identifiez les fils du mur. Si vous avez un doute, repérez la phase avec un testeur de tension. Le neutre est souvent plus clair, la terre est bicolore. Notez sur un morceau de ruban adhésif.
- 🧰 Étape 3 – Préparez le radiateur. S’il y a 3 fils (marron, gris, noir), dénudez-les si besoin. Si l’appareil possède aussi un fil de terre (rare), ne l’utilisez que si le mur en a un.
- 🔗 Étape 4 – Raccordez phase et neutre. Serrez le marron sur la phase du mur (rouge/marron), le gris sur le neutre (bleu/gris). J’utilise des Wago 221 plutôt que des dominos : plus rapide et sans risque de desserrage.
- ⚠️ Étape 5 – Isolez le fil noir. Placez‑le seul dans un domino ou un Wago obturé, ou couvrez‑le soigneusement avec du ruban isolant de qualité. Ne le raccordez à rien d’autre.
- ✅ Étape 6 – Vérifiez avant de remettre le courant. Un petit coup d’œil pour s’assurer qu’aucun brin de cuivre ne dépasse, que le cache‑câble est bien en place, puis remettez le disjoncteur. Testez le radiateur en mode confort.
Je vous jure que cette routine m’a évité plus d’un déplacement chez des clients qui avaient simplement oublié d’isoler le fil pilote.
Les pièges classiques qui transforment votre radiateur en presse‑papier
Brancher le fil noir sur la terre est l’erreur reine, suivie de près par la tentation de le relier au neutre « pour faire joli ». Dans les deux cas, le radiateur reçoit une tension continue sur le circuit pilote, et sa carte électronique décode un ordre permanent — le plus souvent arrêt ou hors‑gel. Résultat : un beau radiateur tout neuf qui reste froid.
🛑 Les 3 commandements de Darwin :
- Le noir ne va jamais sur la terre, même si le domino est plus grand.
- Le noir ne va jamais sur le neutre, même si vous pensez que « ça ne peut pas faire de mal ».
- Si vous démontez un ancien radiateur qui avait son fil noir branché quelque part, ne reproduisez pas le câblage sans avoir vérifié que l’ancien propriétaire n’avait pas fait n’importe quoi.
Un autre piège fréquent : croire que le fil gris du radiateur est la phase parce que dans les fils du mur on trouve parfois un gris de phase (dans certaines installations). Fiez‑vous à la notice : si le radiateur est récent, le marron est garanti phase, le gris neutre. En cas de doute, un multimètre vous permettra de tester la continuité entre le câble et la broche de la fiche côté mur, mais avouons que c’est rarement nécessaire.
FAQ : les questions que l’on me pose (encore et encore) sur le branchement radiateur fil gris, marron, noir
Dois-je obligatoirement brancher le fil pilote de mon radiateur ?
Non, absolument pas. Le fil pilote est une option de confort, pas une obligation de sécurité. Si votre logement n’est pas équipé d’un programmateur centralisé ou d’un gestionnaire d’énergie compatible fil pilote, vous devez isoler ce conducteur noir. Le radiateur fonctionnera parfaitement avec son propre thermostat intégré. Le laisser en l’air ou le relier à la terre risque au contraire de bloquer l’appareil. Pour plus de détails, consultez le guide de branchement proposé par Thermor : Thermor – Comment brancher un radiateur électrique.
Mon radiateur a un fil noir, un marron et un gris, mais mon mur a un fil rouge, un bleu et un vert/jaune. Comment faire ?
Le marron se raccorde au rouge (phase), le gris au bleu (neutre), le noir est isolé et le vert/jaune reste en attente — il n’est pas utilisé car votre radiateur est vraisemblablement de classe 2. Cette correspondance est la plus fréquente dans les logements rénovés. Vous trouverez des exemples de ce type de raccordement sur les forums de bricolage, notamment ce sujet : Bricoleur du Dimanche – question branchement radiateur.
Pourquoi certains radiateurs ont-ils un fil bleu au lieu du gris ?
La norme NF C 15‑100 autorise le gris comme conducteur de neutre, au même titre que le bleu. Les fabricants de radiateurs utilisent souvent un câble gris pour le neutre afin de bien le distinguer du noir (pilote) et éviter toute méprise. Un fil bleu sur un radiateur remplit exactement la même fonction : c’est le neutre. En pratique, que vous ayez un fil bleu ou gris, il se branche toujours sur le neutre de l’arrivée murale. Source : Carrera – Les couleurs des fils électriques.
Puis-je brancher le fil pilote sur la terre pour le « neutraliser » ?
Non, c’est l’erreur à ne surtout pas commettre. Relier le fil pilote à la terre crée un déséquilibre de tension qui sera interprété par le radiateur comme un ordre permanent, généralement l’arrêt ou le hors‑gel. L’appareil peut ainsi ne jamais chauffer. De plus, cela peut perturber le fonctionnement des différentiels si un défaut apparaît. La règle est simple : si vous n’avez pas de sortie fil pilote, isolez le noir dans un domino séparé, sans le connecter à quoi que ce soit. Cette recommandation est clairement expliquée dans le guide de RénovationMag : RénovationMag – Branchement 4 fils sur 3 fils.
Comment vérifier que mon branchement est correct avant de remettre le courant ?
Utilisez un multimètre en position ohmmètre ou testeur de continuité. Vérifiez qu’il n’y a pas de court‑circuit entre phase et neutre, ni entre phase et fil pilote, ni entre pilote et terre. Ensuite, en position voltmètre, une fois le courant rétabli, mesurez entre phase et neutre : vous devez lire environ 230 V. Si vous disposez d’un programmateur fil pilote, vous pouvez aussi mesurer la tension entre le fil pilote et le neutre pour vérifier la commande (0 V en confort, 230 V en éco). La vidéo intégrée plus haut illustre parfaitement cette méthode de contrôle.
✨ Mon verdict
Pour avoir raccordé des dizaines de radiateurs chez moi et chez des voisins, je peux vous dire que l’histoire des fils gris, marron, noir effraie uniquement parce que les notices sont écrites par des ingénieurs qui ne savent pas qu’on a une main pleine de plâtre et l’autre qui tient le téléphone. En réalité, c’est d’une simplicité biblique : le marron vit avec la phase, le gris avec le neutre, et le noir vit seul si vous n’avez pas de programmateur central.
Ce qu’il faut vraiment retenir :
- Identifiez vos fils côté mur avant de toucher quoi que ce soit (multimètre obligatoire).
- N’essayez jamais de brancher le fil pilote sur la terre ou le neutre « au cas où ». J’ai vu des radiateurs tout neufs partir au SAV pour cette seule raison.
- Si votre logement date d’après 1995, il y a de fortes chances que le fil pilote passe déjà dans la gaine. Vous pourrez alors connecter le noir au programmateur pour piloter votre chauffage pièce par pièce. Dans le doute, isolez-le.
- Les radiateurs classe 2 sans terre sont parfaitement sûrs : ne vous affolez pas si le vert/jaune du mur n’a rien à quoi s’accrocher.
Pour ma part, je recommande toujours de garder un petit sachet de Wago et un rouleau d’adhésif isolant dans le tiroir de l’entrée. C’est vite fait, propre, et ça vous évitera de passer la nuit avec une couverture supplémentaire.
Et vous, avez-vous déjà eu une mésaventure avec un fil pilote récalcitrant ? Racontez-moi en commentaire, j’y réponds toujours avec un sourire (et parfois un schéma griffonné sur un coin de table).
