Relais 12V 220V : Guide de câblage et schéma des bornes 85, 86, 30, 87

C’est quoi un relais 12V / 220V ? La réponse en clair

Un relais 12V 220V, c’est un interrupteur électromécanique piloté par une petite tension continue. Sa bobine s’alimente en 12 V continu et, quand elle est excitée, elle déplace des contacts métalliques capables de faire circuler du 230 V et plusieurs ampères. Autrement dit, tu commandes un circuit de puissance avec un simple signal basse tension, en gardant les deux mondes bien isolés l’un de l’autre. Ce n’est ni un transformateur ni un convertisseur. Le relais ne change pas la tension : il ouvre ou ferme physiquement un circuit en fonction du signal qui arrive sur sa bobine. La bobine, elle, accepte typiquement une plage de 11 V à 14 V, ce qui correspond parfaitement aux tensions d’une batterie de voiture ou d’une alimentation stabilisée 12 V. Certains fabricants indiquent même une tolérance plus large, mais je te conseille de toujours vérifier la fiche technique si tu as un doute. C’est le composant de base pour tous les bricoleurs qui veulent piloter un appareil 220 V à partir d’un Arduino, d’un Raspberry Pi, d’un interrupteur déporté ou d’un simple bouton poussoir 12 V. Et on va voir que, s’il reste simple à utiliser, un branchement propre évite bien des galères.

Pourquoi installer un relais ?

Parce que c’est le moyen le plus sûr et le plus fiable de séparer ta commande basse tension de l’alimentation secteur. Imagine que tu veuilles allumer un projecteur extérieur 220 V depuis un petit microcontrôleur. Tu n’as ni l’envie ni le droit de faire circuler du 230 V dans ton circuit logique – le relais crée cette barrière galvanique. Concrètement, un relais remplit trois missions :

• 🛡️ Sécurité : ta commande 12 V reste isolée du réseau ; même en cas de court‑circuit côté puissance, la commande ne part pas en fumée.
• 🔄 Automatisation : tu peux déclencher un moteur, une pompe ou un chauffage sur un horaire, une température, un capteur de présence, etc.
• 🔧 Protection du matériel : un interrupteur mural classique ne supporterait pas longtemps l’appel de courant d’un moteur ou d’un transfo. Un relais dimensionné en conséquence, lui, encaisse sans broncher.

Au passage, installer un relais permet souvent d’économiser du câble et de simplifier le câblage : le signal 12 V peut circuler sur de longues distances avec du fil fin, là où un circuit 220 V demande des sections plus conséquentes et des règles strictes.

Comment brancher un relais 12V pour commuter du 220V ? (pas à pas)

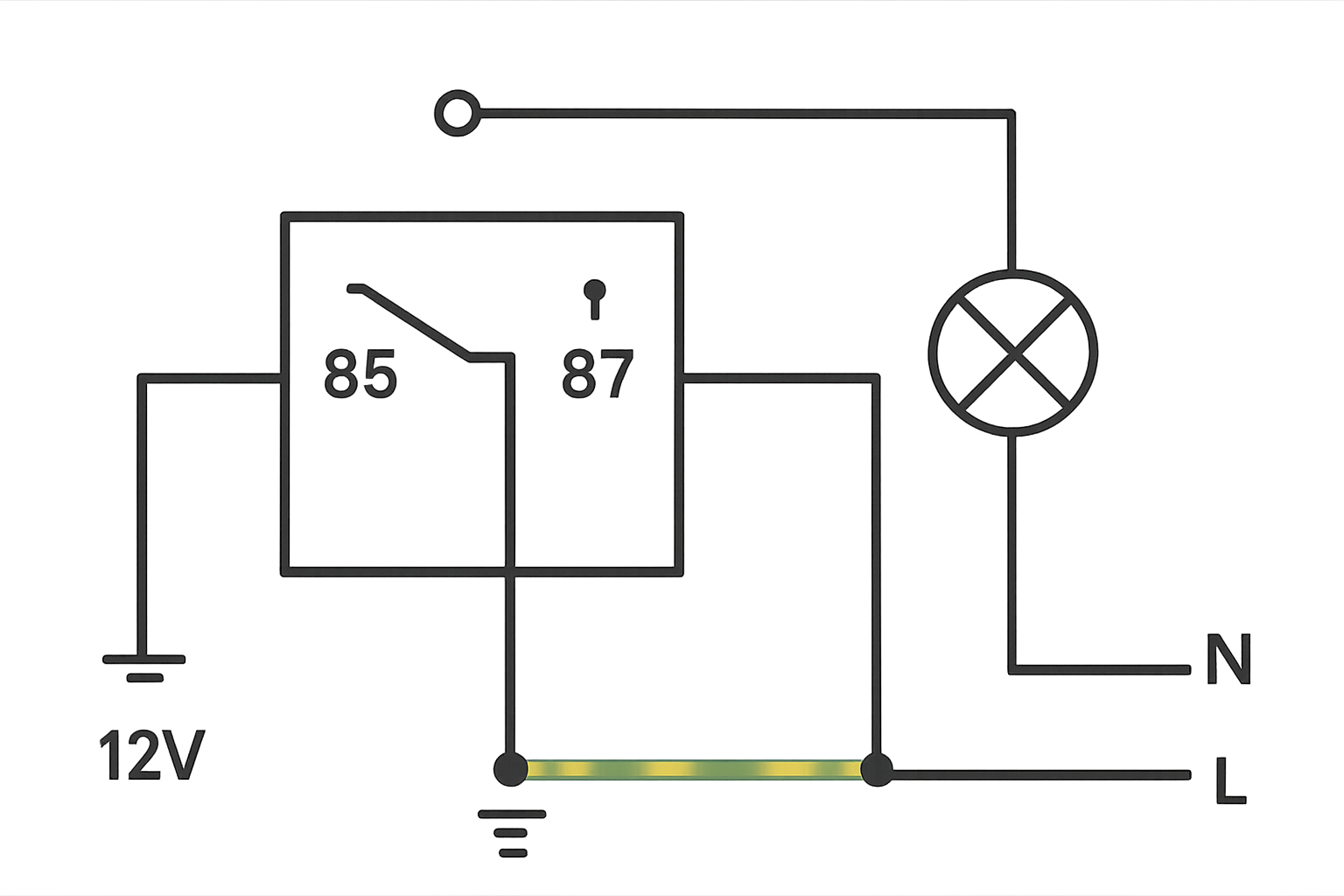

Avant toute chose, coupe le disjoncteur général – vérifie l’absence de tension avec un VAT ou un multimètre sur la prise ou le câble concerné. Le 220 V ne pardonne pas. Une fois les consignes de sécurité respectées, voici la logique de câblage d’un relais 4 broches, le plus courant : 1. Repère les bornes de la bobine : 85 et 86. La polarité n’a pas d’importance, SAUF si le relais comporte une diode de roue libre intégrée (dans ce cas, le schéma imprimé sur le boîtier indique le sens). Connecte ton signal 12 V à l’une, et la masse à l’autre. 2. Repère la borne 30, c’est le commun d’alimentation du circuit de puissance. Sur ce plot, amène la phase 220 V (le fil marron, si tu suis les codes couleurs). 3. La borne 87 est le contact normalement ouvert (NO). Quand la bobine est excitée, le relais ferme et laisse passer le courant. Branche ici le fil qui part vers ta charge (lampe, pompe, etc.). 4. Le neutre (fil bleu) se connecte directement à la charge, sans passer par le relais. Certains schémas coupent aussi le neutre via un deuxième contact, mais en usage domestique sur un circuit simple, couper uniquement la phase est suffisant et plus simple. 5. N’oublie pas la terre (fil vert/jaune) qui doit être raccordée en continu sur la charge, pour ta sécurité. Pour un relais 5 broches, tu as en plus la borne 87a, normalement fermée au repos. Elle s’ouvre quand le relais s’active. Utile pour commander une bascule entre deux circuits, ou pour un mode « arrêt par défaut ».

Dans quel cas utiliser un relais 12V 220V ? (au‑delà de la théorie)

Les applications sont nombreuses, et pas seulement réservées aux électroniciens. Voici quelques exemples bien réels que j’ai croisés chez des clients ou sur les forums :

• 🚗 Véhicules aménagés et camping‑cars : commander une prise 220 V depuis un interrupteur 12 V ou un détecteur de présence dans le coffre.
• 🌱 Pompe d’arrosage automatique : un programmateur 12 V (type Arduino) active un relais qui enclenche une pompe immergée 220 V.
• 🚪 Portail motorisé : le boîtier de commande en 12 V envoie un ordre au relais pour ouvrir ou fermer le moteur principal en 230 V.
• 💡 Éclairage extérieur automatique : un capteur crépusculaire ou un détecteur de mouvement basse tension pilote un relais pour allumer des projecteurs, sans faire passer le secteur dans le capteur.
• ♨️ Chauffage d’appoint : un thermostat 12 V/24 V très précis commande un radiateur électrique via un relais, idéal pour une serre.

Ce qui importe dans tous ces cas, c’est que le relais découple physiquement la partie commande (souvent électronique fragile) de la partie puissance. En 2026, avec l’essor des objets connectés à bas coût, c’est le composant malin pour ne pas cramer une carte domotique à 40 €.

Comment bien choisir son relais 12V ? Ne te trompe pas sur ces critères

J’ai vu trop de bricoleurs prendre « le premier relais qui ressemble » et se retrouver avec des contacts soudés ou une bobine qui fume. Voici les trois points vraiment déterminants :

• 🔌 Le courant de charge et son type : un grille‑pain (résistif) et un moteur (inductif) ne se comportent pas pareil. Un relais donné pour 10 A en résistif tiendra peut‑être 5 A en inductif. Vérifie la fiche technique ou, à défaut, majore toujours la puissance.
• 🧷 Le nombre de contacts et la configuration : as‑tu besoin d’un simple contact NO (4 broches) ou d’un inverseur NO+NF (5 broches) ? Si tu veux que ta charge soit coupée au repos, un 5 broches avec la borne 87a est idéal.
• 🏷️ La qualité et la provenance : privilégie des marques reconnues comme Finder, Omron ou Songle, en évitant les clones sans marque. Un relais défaillant en pleine nuit sur un circuit 220 V, ce n’est pas le moment de découvrir que le prix bas n’était pas une bonne affaire.

Par ailleurs, regarde la tension et la consommation de la bobine : un relais pour automobile consomme souvent autour de 80 mA sous 12 V, ce qui est parfait pour un microcontrôleur. Mais certains modèles industriels demandent 200 mA ou plus – assure‑toi que ton alimentation 12 V suit.

Relais 4 broches ou 5 broches : lequel choisir ?

Tu verras souvent ces deux appellations dans les boutiques. La différence, c’est la borne 87a présente sur le modèle 5 broches. 👉 Relais 4 broches : bornes 30, 85, 86, 87. Quand la bobine est au repos, le circuit 220 V est ouvert ; quand tu actives la bobine, il se ferme. C’est le plus répandu pour un simple allumage/arrêt. 👉 Relais 5 broches : mêmes bornes plus la 87a. Au repos, le circuit est fermé entre 30 et 87a ; quand la bobine s’active, il bascule pour fermer 30‑87 et ouvrir 30‑87a. Ça permet par exemple de maintenir une veilleuse allumée jusqu’à ce que la lampe principale s’allume, ou d’arrêter une pompe par défaut. Dans le doute, je conseille toujours de prendre un 5 broches : il coûte quelques centimes de plus et t’offre une souplesse d’installation bienvenue. Mais si ton projet consiste juste en un interrupteur commandé, le 4 broches suffit.

Mes astuces pour un branchement durable (et sans prise de tête)

Avec l’expérience, on évite des erreurs bêtes qui coûtent cher. Voici celles que j’ai vues trop souvent sur le terrain :

• ❌ Ne pas prévoir de protection : toujours placer un fusible ou un disjoncteur adapté sur le circuit 220 V que pilote le relais. Le relais n’est pas un fusible, et un court‑circuit côté charge peut faire fondre le boîtier.
• ❌ Utiliser du fil de faible section pour le 220 V : respecte au minimum du 1,5 mm² pour un éclairage, 2,5 mm² pour une prise. Le fil de bobine, lui, peut être en 0,5 mm².
• ❌ Oublier la diode de roue libre quand la commande vient d’un microcontrôleur ou d’un transistor. La surtension de coupure de la bobine peut griller une sortie. Une simple diode 1N4007 en inverse sur les bornes de la bobine règle le problème.
• ❌ Serrer les cosses comme un bourrin : sur un relais à broche plate, un serrage excessif écrase le connecteur et engendre un faux contact à la longue.
• ❌ Négliger l’aération : un relais qui commute une charge de 15 A chauffe un peu. Laisse‑lui de l’air, ne l’enferme pas dans une boîte sans ventilation.

J’ai le souvenir d’un relais installé dans une boîte de dérivation étanche pour une pompe de bassin, sans drain de condensation. Résultat : les contacts ont rouillé en moins de deux ans. Un petit trou de drainage, et c’était réglé.
