Le 380V est-il du monophasé ou du triphasé ?
Le 380 volts est du courant triphasé. Contrairement au monophasé domestique classique où une seule phase et un neutre suffisent, le 380V – appelé aujourd’hui 400V entre phases – utilise trois conducteurs de phase pour fournir une puissance plus élevée de façon équilibrée. On retrouve cette tension dans les ateliers, les pompes à chaleur puissantes ou les machines-outils, mais la plupart des maisons restent en 230V monophasé.
Couleurs des fils en 380V : le code à connaître absolument
Pour ne pas confondre une phase avec la terre, il faut mémoriser le code couleur normalisé. Depuis l’harmonisation européenne, on utilise :
| Conducteur | Couleur obligatoire | Rôle |
|---|---|---|
| Phase L1 | Marron | Transporte le courant 400V |
| Phase L2 | Noir | Transporte le courant 400V |
| Phase L3 | Gris | Transporte le courant 400V |
| Neutre (si présent) | Bleu | Retour de courant, permet d’obtenir du 230V |
| Terre (protection) | Vert / Jaune | Sécurité, relié à la carcasse métallique |
Sur des vieilles installations, vous pouvez croiser d’autres couleurs (orange, violet…). Dans ce cas, sortez un multimètre plutôt que de jouer aux devinettes. Une phase branchée là où on attend la terre, c’est un accident mortel garanti.
Combien de fils pour le 380V ? 4 fils ou 5 fils ?
La réponse dépend de l’appareil à alimenter. Le branchement 380V se fait soit en 4 fils (3 phases + terre), soit en 5 fils (3 phases + neutre + terre). Le choix n’est pas une lubie d’électricien : il est dicté par la présence ou non d’un circuit 230V dans la machine.
Branchement 380V 4 fils (sans neutre)
C’est le schéma le plus répandu pour les appareils purement triphasés : moteurs asynchrones, résistances de chauffe industrielles, pompes immergées. Dans ce cas, les trois phases s’équilibrent naturellement et le courant résultant dans le neutre serait nul. Autant dire qu’il ne sert à rien. Le câble sera donc composé de 3 phases (marron, noir, gris) et d’un conducteur de terre vert/jaune.
Branchement 380V 5 fils (avec neutre)
À choisir dès que l’équipement embarque un circuit de commande, un éclairage ou une électronique fonctionnant en 230V. On crée ce 230V en piochant une phase et le neutre. Le schéma 5 fils apporte donc une souplesse supplémentaire : il garantit que la partie puissance tourne en 400V pendant que le reste de la machine reste sur du courant domestique standard.
Y a-t-il un neutre sur un branchement triphasé ?
Oui, un neutre peut être présent, mais il n’est pas systématique. Sur une configuration 4 fils, il n’y a pas de neutre. Sur une configuration 5 fils, le neutre est bien là (fil bleu). La question revient souvent car beaucoup de particuliers pensent qu’un branchement triphasé implique automatiquement 5 câbles. En réalité, la présence du neutre est facultative tant que toutes les charges restent purement triphasées et équilibrées.
Comment brancher le 380 ? Étapes pratiques pour un raccordement sécurisé
Le branchement d’un équipement en 380V (triphasé) se résume à 5 étapes incontournables. On part du principe que le câble arrive déjà depuis le tableau électrique avec les protections adéquates.

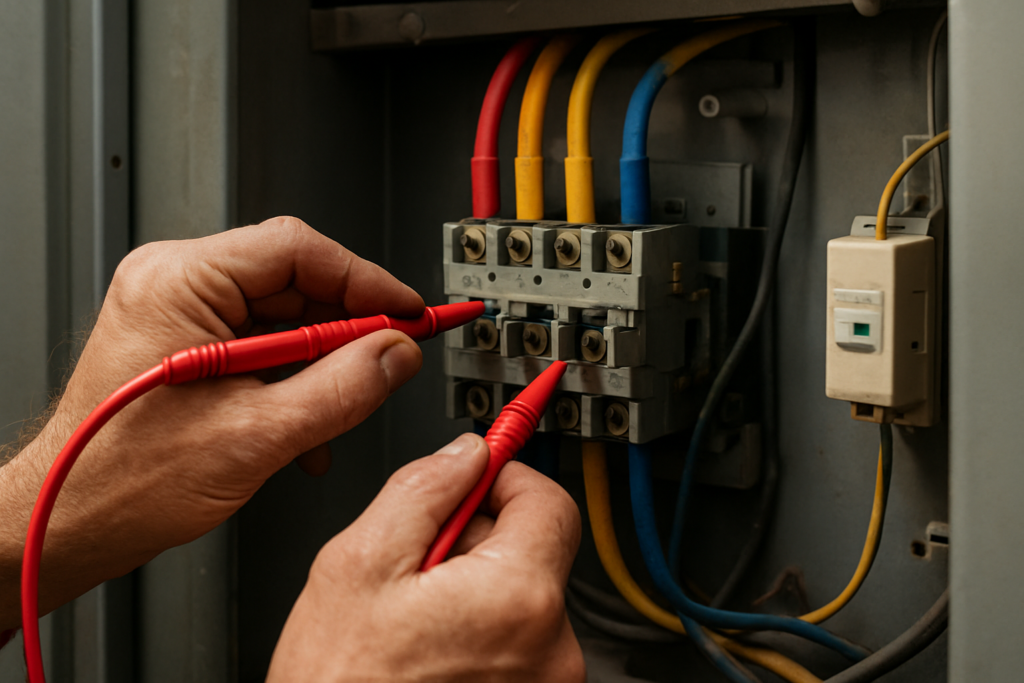

- 1. Couper l’alimentation générale et vérifier l’absence de tension avec un VAT.
- 2. Identifier les conducteurs à l’aide du code couleur normalisé (ou du multimètre en mode continuité si le câble est ancien). Ne jamais se fier à un scotch de couleur fait par un bricoleur du dimanche.
- 3. Raccorder les phases L1, L2, L3 sur les bornes correspondantes de l’appareil (marquées U, V, W ou 1, 2, 3 selon les normes). L’ordre n’est pas critique, sauf pour les moteurs où il détermine le sens de rotation.
- 4. Connecter la terre (vert/jaune) sur la borne prévue, généralement repérée par le symbole ⏚. Ne jamais confondre terre et neutre, même temporairement.
- 5. Si la machine nécessite du 230V, brancher le neutre (bleu) sur sa borne dédiée. Sinon, isoler soigneusement le conducteur bleu s’il est présent dans le câble.
Pour un moteur, pensez à vérifier le couplage (étoile ou triangle) sur la plaque signalétique avant la mise sous tension. Un mauvais couplage peut griller les enroulements en quelques secondes.
Schéma de branchement d’une prise triphasée 380V (4 ou 5 broches)
Les prises industrielles normalisées (type P17 ou CEI 60309) sont conçues pour éviter les erreurs de câblage grâce à un détrompeur mécanique. Le schéma branchement prise triphasé 380V 4 fils est un grand classique dans les garages.
- Prise 4 broches (3P+T) : 3 phases + terre. Repérage facile : la broche de terre est plus grosse et en position excentrée. Câblez les phases sur les trois autres bornes sans vous soucier de l’ordre, sauf si un moteur doit tourner dans un sens précis.
- Prise 5 broches (3P+N+T) : elle ajoute le neutre. Utilisez-la pour les appareils qui combinent puissance 400V et auxiliaires 230V. Le code couleur s’applique de la même façon.
Dans les deux cas, la section de câble doit être adaptée à la puissance et à la longueur : 2,5 mm² pour 16A, 4 mm² pour 20A, 6 mm² au-delà. Si vous installez la prise en extérieur, vérifiez l’indice de protection (IP44 minimum).
Astuce Darwin : serrez toujours les vis de connexion au couple prescrit – un câble mal serré chauffe, et un échauffement répété peut déclencher un incendie.
Équilibrer les phases : un impératif souvent oublié
Un tableau triphasé bien pensé répartit les circuits monophasés (prises, lumières) sur les trois phases de façon homogène. Si une phase débite 40A et les deux autres 5A, le différentiel en tête risque de déclencher sans raison et le neutre se retrouve traversé par un courant de déséquilibre important.
La vidéo ci-dessous montre en détail comment Enedis a raccordé une installation triphasée et surtout comment équilibrer les phases sur un tableau domestique. Un travail de fourmi qui évite bien des soucis.
Protection électrique : disjoncteur et différentiel en triphasé
Toute installation 400V doit être protégée par un disjoncteur différentiel triphasé. Il combine la protection contre les courts-circuits et la détection des fuites de courant à la terre. Le calibre se choisit en fonction de la puissance du circuit : 10A pour un petit moteur, 20A pour une pompe à chaleur, 32A pour une machine-outil puissante.
Le différentiel doit être de type A (recommandé pour les circuits avec électronique) ou type AC, avec une sensibilité de 30 mA pour la protection des personnes, 300 mA pour les circuits dédiés machines non accessibles au public. Pensez aussi au disjoncteur tripolaire en amont, dimensionné selon la puissance souscrite.
Adapter un appareil 380V sur une installation 220V monophasé
C’est une question récurrente quand on récupère un vieux moteur de perceuse à colonne. Pas de panique, on n’est pas obligé de changer toute l’installation. Deux méthodes existent :
- Utiliser un variateur de fréquence monophasé/triphasé : c’est la solution moderne. Un boîtier électronique transforme le 230V monophasé en 230V triphasé. Le moteur 380V doit alors être couplé en triangle (les enroulements supportent 230V). La doc constructeur indique toujours les possibilités de couplage. Comptez quelques centaines d’euros mais le résultat est propre, avec en prime un démarrage progressif.
- Brancher un transformateur abaisseur : plus encombrant et plus cher, on l’utilise surtout quand le moteur ne supporte aucune modification de couplage.
Dans tous les cas, si vous n’êtes pas à l’aise avec ces manipulations, appelez un électricien industriel. Le jeu n’en vaut pas la chandelle.
✨ Mon verdict
Le branchement 380V (400V aujourd’hui) n’a rien de sorcier à condition de respecter trois principes : identifier les conducteurs sans se planter, choisir le bon schéma (4 fils pour un moteur pur, 5 fils pour une machine avec électronique) et ne jamais faire l’impasse sur la terre. L’équilibrage des phases est le point que beaucoup de bricoleurs oublient et qui finit par déclencher des pannes incompréhensibles un dimanche soir.
Si vous récupérez un vieux moteur d’occasion, méfiez-vous des câbles aux couleurs fantaisistes : un coup de multimètre et un repère au marqueur vous éviteront bien des frayeurs. Pour les conversions 220V → 380V, le variateur de fréquence est devenu le standard – fiable, compact, et souvent moins cher qu’un transformateur. Dans tous les cas, un tableau triphasé se respecte : disjoncteur différentiel tripolaire calibré, section de câble adaptée, et une bonne dose de rigueur au serrage.
Et vous, quelle est la pire surprise électrique que vous ayez trouvée en ouvrant une vieille prise ou un moteur de brocante ? Racontez-moi vos galères en commentaire, ça en aidera plus d’un.
