🚫 En deux mots : brancher une VMC sur un interrupteur d’éclairage, c’est interdit et dangereux. Aucune protection contre les surintensités, pas de différentiel, et un vrai risque d’incendie. Voici ce que vous devez absolument savoir avant de toucher à un fil.
- Pourquoi c’est interdit : la norme NF C 15‑100 impose un circuit dédié pour une VMC, protégé par un disjoncteur 2 A et un interrupteur différentiel 30 mA.
- Le danger concret : sans disjoncteur divisionnaire, une surchauffe sur le circuit lumière (fil de 1,5 mm² prévu pour un plafonnier, pas pour un moteur qui tourne en continu) peut faire fondre les gaines.
- La solution à retenir : installez un interrupteur VMC bipolaire (ou bouton poussoir) alimenté par un circuit 2 A, avec des fils de phase distincts pour Petite Vitesse (PV) et Grande Vitesse (GV).
Pourquoi brancher sa VMC sur un interrupteur lumière est une idée qui peut virer au cauchemar
C’est simple : vous n’avez aucune protection sérieuse. L’interrupteur d’une lampe de salle de bains ou de cuisine sert à couper une phase, point. Il n’y a pas de disjoncteur capable de détecter une surcharge, aucun dispositif différentiel pour vous protéger en cas de défaut d’isolement, et encore moins de bornier prévu pour recevoir le neutre du caisson. Résultat, vous mettez une mécanique qui peut consommer autour de 2 A (en grande vitesse) sur un circuit qui n’a pas été dimensionné pour ça, et qui partage son alimentation avec votre éclairage. En cas de court‑circuit au niveau du moteur, c’est tout le circuit lumière qui disjoncte, et la VMC s’arrête net – sans ventilation, l’humidité stagne, les moisissures arrivent.

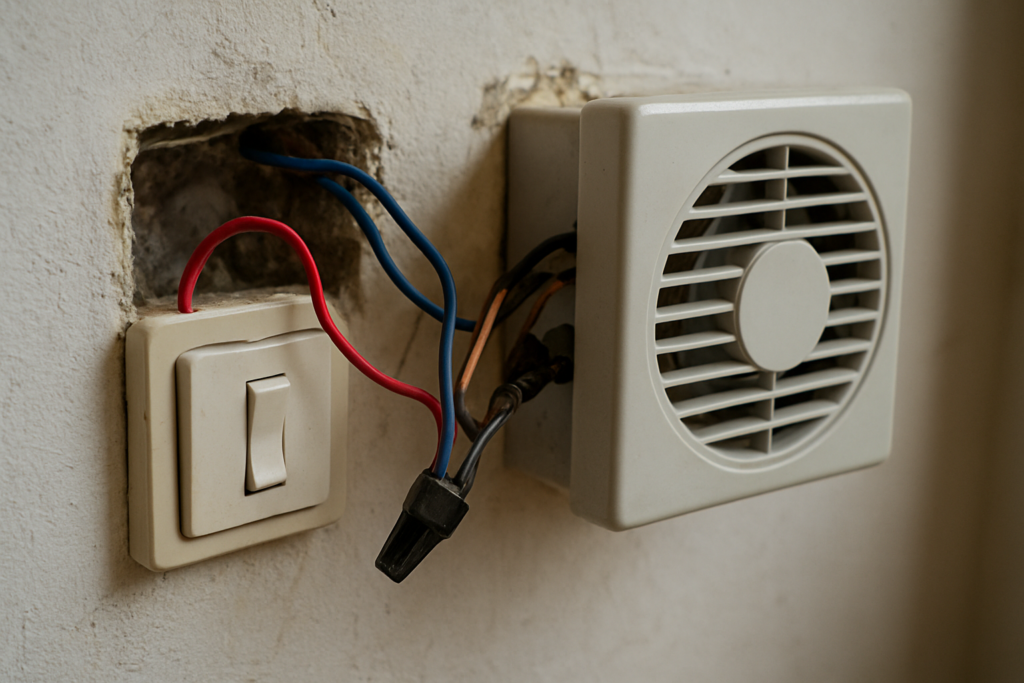

J’ai déjà vu des installations où l’ancien proprio avait piqué la phase sur l’interrupteur de la salle de bains pour alimenter un extracteur d’air. Le fil rouge partait directement de la borne « 1 » de l’interrupteur va‑et‑vient. Résultat ? Le moteur ne tournait que quand la lumière était allumée, et la moitié du temps il n’y avait pas de ventilation la nuit. La VMC s’est encrassée, les pales ont forcé, et l’isolant du bobinage a commencé à fondre. Sans disjoncteur 2 A, rien n’a pu empêcher un début de surchauffe dans le faux plafond. Heureusement qu’une odeur de brûlé a alerté les occupants avant que ça ne dégénère.
Ce que dit la norme (et pourquoi elle ne rigole pas avec les VMC)
La NF C 15‑100 impose un circuit spécialisé pour tout appareil de ventilation mécanique contrôlée. Ce circuit doit être protégé par un disjoncteur divisionnaire 2 A (ou parfois 10 A selon les configurations, mais le 2 A reste le plus approprié pour un caisson qui ne dépasse pas les 150 W). Il doit aussi être raccordé à un interrupteur différentiel 30 mA.
L’idée n’est pas bureaucratique : elle sert d’abord à isoler le défaut. Si un jour le moteur se met en masse, seul le circuit VMC déclenche, et vous gardez l’éclairage, les prises, et tout le reste. Avec un branchement sauvage sur l’éclairage, c’est le même différentiel qui protège la lampe et le caisson. En cas de problème, vous vous retrouvez dans le noir ET sans ventilation, exactement ce qu’il faut éviter.
Au passage, la norme interdit aussi de poser un interrupteur VMC directement dans des zones humides (volume 1 ou 2). Si vous installez une commande dans la salle de bains, elle doit être placée en dehors des volumes de sécurité, typiquement à plus de 60 cm du receveur de douche ou de la baignoire. En pratique, ça veut souvent dire la mettre dans le couloir ou dans le séjour, pas juste à côté de la porte de la salle d’eau.
Le branchement d’une VMC 2 vitesses comme un pro (sans risque)
On arrive au vif du sujet. Le but est de commander le caisson avec un interrupteur (ou un bouton poussoir) prévu pour deux vitesses, tout en respectant la séparation des circuits. Voici comment je fais sur les chantiers, et ça ne bouge pas depuis des années.
Le matériel qu’il vous faut
- Un disjoncteur 2 A à insérer dans le tableau, sur une rangée protégée par un interrupteur différentiel 30 mA.
- Du câble rigide 1,5 mm² (rouge ou marron pour la phase, bleu pour le neutre, vert/jaune pour la terre).
- Une gaine ICTA pour protéger les conducteurs entre le tableau et le caisson, et entre l’interrupteur et le caisson.
- Un interrupteur VMC bipolaire ou un bouton poussoir type Legrand Céliane, Schneider Odace, etc. Les modèles pour VMC possèdent 4 bornes : L (phase venue du tableau), PV (petite vitesse), GV (grande vitesse), et parfois un neutre si c’est un modèle avec voyant. Mais en règle générale, le neutre ne passe pas par l’interrupteur.
- Une boîte d’encastrement standard profondeur 50 mm, posée à une hauteur confortable (environ 1,10 m du sol fini).
Étape 1 : alimenter le circuit dédié depuis le tableau
Installez votre disjoncteur 2 A sur le rail du tableau, en dessous d’un inter diff 30 mA. Depuis ce disjoncteur, tirez une nouvelle ligne avec 3 conducteurs 1,5 mm² (phase, neutre, terre) jusqu’à un endroit accessible, souvent le comble perdu ou le faux plafond où sera posé le caisson.
Pour le repérage, respectez les couleurs : rouge/marron pour la phase, bleu pour le neutre, vert/jaune pour la terre. Si vous n’avez que du câble rouge, ajoutez une gaine thermo de couleur au neutre et à la terre. Un coup de gaine bleue et verte coûte 2 € et vous évitera de vous perdre dans six mois.
Étape 2 : câbler l’interrupteur VMC
La phase venue du disjoncteur arrive sur la borne L ou «Com» de l’interrupteur. De là, vous partez avec deux fils de phase (j’utilise souvent du violet pour la grande vitesse et du orange pour la petite) vers le caisson.
- Borne PV de l’interrupteur → borne PV du caisson (Petite Vitesse, qui tourne en continu).
- Borne GV de l’interrupteur → borne GV du caisson (Grande Vitesse, enclenchée quand on appuie sur le poussoir ou qu’on commute).
Le neutre (bleu) et la terre (vert/jaune) arrivent directement du tableau au caisson, ils ne passent pas par la commande murale. C’est la seule manière d’avoir une installation propre et conforme. Si votre interrupteur possède une borne N (voyant), ce n’est pas un neutre de puissance, et il ne faut surtout pas le confondre avec le neutre principal.
🛑 Petit avertissement de terrain : sur certains modèles premier prix, le bornier de l’interrupteur est en plastique de mauvaise qualité. Serrez les vis au couple raisonnable, pas jusqu’à écraser le cuivre. Un fil de 1,5 mm² se dénude sur 8–10 mm, pas plus.
Étape 3 : raccorder le caisson VMC
Vous devriez maintenant avoir une gaine qui arrive au caisson avec 4 conducteurs (si deux fils de phase distincts) ou 3 conducteurs si le changement de vitesse se fait par commutation. Le branchement est direct :
| Couleur | Destination |
|---|---|
| Bleu | Neutre du caisson |
| Vert/jaune | Borne de terre du caisson |
| Marron (ou rouge) | Arrivée phase depuis le disjoncteur (avant l’interrupteur) -> à connecter sur la borne L du caisson si le caisson gère la commutation interne, SINON la phase arrive déjà commutée depuis l’interrupteur. |
En réalité, le plus courant avec un interrupteur externe : la phase du disjoncteur va d’abord à l’interrupteur, et ce sont les deux retours PV et GV qui arrivent au caisson. Sur le caisson, vous aurez donc deux bornes étiquetées PV et GV, sur lesquelles vous branchez ces deux fils. Le neutre et la terre viennent directement du tableau. Aucune connexion supplémentaire n’est à faire entre le neutre et l’interrupteur.
Étape 4 : test et mise en service
Remettez le courant sur le disjoncteur VMC. Vérifiez que le caisson tourne en petite vitesse de façon permanente (vous devez sentir un léger débit d’air aux bouches). Actionnez l’interrupteur « grande vitesse » et approchez une feuille de papier devant une bouche d’extraction : elle doit se plaquer franchement contre la grille. Si ce n’est pas le cas, vérifiez le serrage des connexions et le sens de rotation des pales (certains moteurs ont un sens de rotation, mais en monophasé asynchrone ça ne s’inverse pas).
Un collègue électricien s’est fait piéger un jour en intervertissant les bornes PV et GV : la vitesse « normale » était la pleine puissance et le boost devenait inaudible. Du coup la VMC consommait le double 24h/24 et le déclenchement sur minuterie ne servait à rien. Vérifiez que le mode continu est bien la petite vitesse, et que le boost est manuel ou temporisé selon votre interrupteur.
Les montages que vous voyez souvent (et qu’il vaut mieux oublier)
Le branchement VMC sur un va‑et‑vient, un bouton poussoir d’éclairage ou un simple interrupteur lampe est systématiquement une mauvaise idée. Je le redis pour ceux qui penseraient « oui mais mon voisin l’a fait, ça marche depuis dix ans ». Ça marche jusqu’au jour où ça ne marche plus. Par ailleurs, si vous vendez votre logement, le diagnostic électricité exigera une attestation de conformité, et cette bidouille sera refusée.
Brancher un extracteur d’air sur l’éclairage (par exemple dans des toilettes sans fenêtre) est une demande fréquente. Il existe des kits avec temporisateur intégré qui se raccordent sur un circuit éclairage via un transfo TBTS, mais il s’agit alors d’un extracteur autonome, pas d’une VMC centralisée. La VMC, elle, doit ventiler en permanence, et son moteur n’est pas conçu pour s’allumer et s’éteindre vingt fois par jour. Vous raccourcirez sa durée de vie de plusieurs années.
J’entends aussi parfois parler de « branchement VMC 5 fils », où un fil supplémentaire piloterait un contact sec ou une horloge. Rien de compliqué : vous avez toujours le neutre, la terre, la phase permanente, et les deux retours PV/GV. Si un 5e fil apparaît, c’est généralement pour un bouton poussoir avec voyant ou un contact NO relié à un programmateur. Dans ce cas, suivez la notice du constructeur, mais n’ajoutez jamais un fil « en parallèle » sans comprendre sa fonction.
Et si vous ne voulez vraiment pas d’interrupteur ?
Brancher une VMC sans interrupteur est techniquement possible, à condition qu’elle ne tourne qu’en petite vitesse en continu. Vous amenez directement la phase et le neutre du circuit 2 A au caisson, le fil de phase étant branché uniquement sur la borne PV. Le GV reste en l’air ou ponté selon le modèle. Le caisson tournera alors en permanence sans possibilité de booster manuellement. C’est acceptable pour un logement neuf bien dimensionné, mais ce n’est pas l’idéal pour une salle de bains où un coup de vapeur ponctuel nécessite un débit d’air renforcé.
Si vous optez pour ce mode, pensez à bien isoler le fil GV dans un domino ou un wago, et à noter sur le tableau le repère du circuit. Vous serez bien content de le retrouver le jour où vous voudrez ajouter un bouton poussoir VMC.
✨ Mon verdict
La tentation est grande, je le sais bien. On ouvre la boîte d’encastrement de l’interrupteur de la salle de bains, on y trouve une phase et un retour, et on se dit qu’un petit domino suffirait à alimenter le caisson. Mais brancher une VMC sur un interrupteur lumière, c’est comme poser un plâtre sur une jambe cassée : ça cache le vrai problème et ça empire tout.
Les trois points à garder en tête :
- Un circuit dédié 2 A avec différentiel 30 mA, c’est la seule manière d’assurer votre sécurité et celle de votre installation.
- L’interrupteur VMC n’est pas un gadget : il commande proprement les deux vitesses, et le neutre ne doit jamais y transiter.
- Prenez 1,5 mm² pour tous les conducteurs et respectez les codes couleurs, sinon le prochain qui mettra la main dans le tableau vous maudira.
Mon conseil perso : ne vous lancez pas à l’aveugle avec un tutoriel de 3 minutes. Prenez le temps de repérer votre tableau électrique, de bien identifier la ligne protégée par le différentiel, et d’acheter un interrupteur de marque (Legrand, Schneider) plutôt qu’un produit sans marque à 5 € qui fondra au premier coup de chaud. Une VMC mal câblée, ça vous coûte en électricité, en confort, et éventuellement en réparations derrière le faux plafond. Autant le faire bien du premier coup.
