⚡ L’essentiel en 1 minute
Problème : Vous voulez partager le signal de votre antenne TV (TNT, satellite) sur plusieurs téléviseurs dans la maison.
Solution : Installer un répartiteur TV (splitter) sur le câble principal.
Faire/Pas faire : ✔️ Utilisez des fiches F vissées. ✔️ Branchez la source sur IN, les TV sur OUT. ✔️ Privilégiez des câbles courts.
❌ Ne dépassez pas 3-4 sorties sans amplificateur sous peine de perdre le signal. ❌ Ne laissez pas le blindage du câble toucher l’âme centrale (court-circuit).
Matériel nécessaire : Répartiteur, câble coaxial, fiches F, pince à dénuder/cutter, tournevis, éventuellement un ampli.
C’est quoi ce machin et pourquoi j’en aurais besoin ?
On va faire simple. Votre antenne, qu’elle soit sur le toit ou dans les combles, capte un signal. Un seul câble coaxial en sort. Si vous avez une seule télé, pas de souci, le câble va directement dans le tuner. Mais si vous voulez mettre une télé dans le salon et une autre dans la chambre, il faut diviser ce signal. C’est le boulot du répartiteur, aussi appelé splitter.
Ce boîtier métallique, souvent petit et discret, a une entrée (marquée IN ou « Input ») et plusieurs sorties (marquées OUT ou « Output », parfois numérotées). Le principe est enfantin : l’antenne se branche sur l’entrée, et chaque sortie alimente une prise TV différente. L’astuce, c’est que chaque division affaiblit le signal. Diviser pour deux télés, ça passe souvent. Pour quatre, ça peut devenir la loterie. On verra ça plus bas.
Le kit de survie : tout ce qu’il vous faut
Avant de vous lancer, sortez tout le matos sur la table. Rien de pire que de devoir courir chez le marchand les mains pleines de cuivre.
- 🔧 Le répartiteur TV : Choisissez-le avec autant de sorties que de télés prévues (2, 3, 4, 6, 8…). Pour une installation TNT classique, un modèle « 5-862 MHz » fait l’affaire. Pour du satellite, il faut un modèle « 5-2500 MHz ».
- 📏 Du câble coaxial : Le classique, avec une âme centrale en cuivre, un isolant blanc et une tresse de blindage. Pré-découpé ou en rouleau si vous avez des longueurs à faire.
- 🔌 Des fiches F : C’est LA connexion standard. Prévoyez-en au moins une de plus que le nombre de connections (mieux vaut en avoir en rab). Il en existe des mâles (qui se vissent) et des femelles (qui reçoivent).
- ✂️ Une pince à dénuder coaxiale ou, à défaut, un cutter bien aiguisé et une pince coupante. La précision est clé.
- 🪛 Un tournevis adapté à la fixation de vos prises murales si besoin.
- ⚡ (Optionnel) Un amplificateur de signal : Si vous avez beaucoup de sorties ou de très longs câbles.
La méthode pas à pas : des mains propres et un esprit clair
Étape 1 : Préparer les bouts de câble comme un pro
C’est l’étape la plus technique, mais une fois comprise, c’est du gâteau. L’objectif est de monter une fiche F à chaque extrémité de vos câbles.
Attention aux courts-circuits : L’âme centrale (le fil de cuivre) ne doit jamais toucher la tresse métallique (le blindage). Sinon, c’est le noir total à l’écran.
- Dénudez l’extrémité du câble sur environ 2 cm. Coupez la gaine noire extérieure sans entamer la tresse métallique en dessous.
- Repliez délicatement la tresse métallique vers l’arrière, sur la gaine noire. Elle doit former une sorte de « jupe » métallique.
- Dénudez l’isolant blanc (le diélectrique) qui entoure l’âme centrale, sur 1 à 1,5 cm. L’âme en cuivre doit apparaître, nette et intacte.
- Vissez la fiche F. Insérez le câble préparé dans la fiche. L’âme centrale doit dépasser légèrement (1-2 mm) du trou au centre. La « jupe » de tresse doit être prise en sandwich par la partie arrière de la fiche lorsque vous la vissez. Serrez fermement, mais sans forcer comme un bourrin.

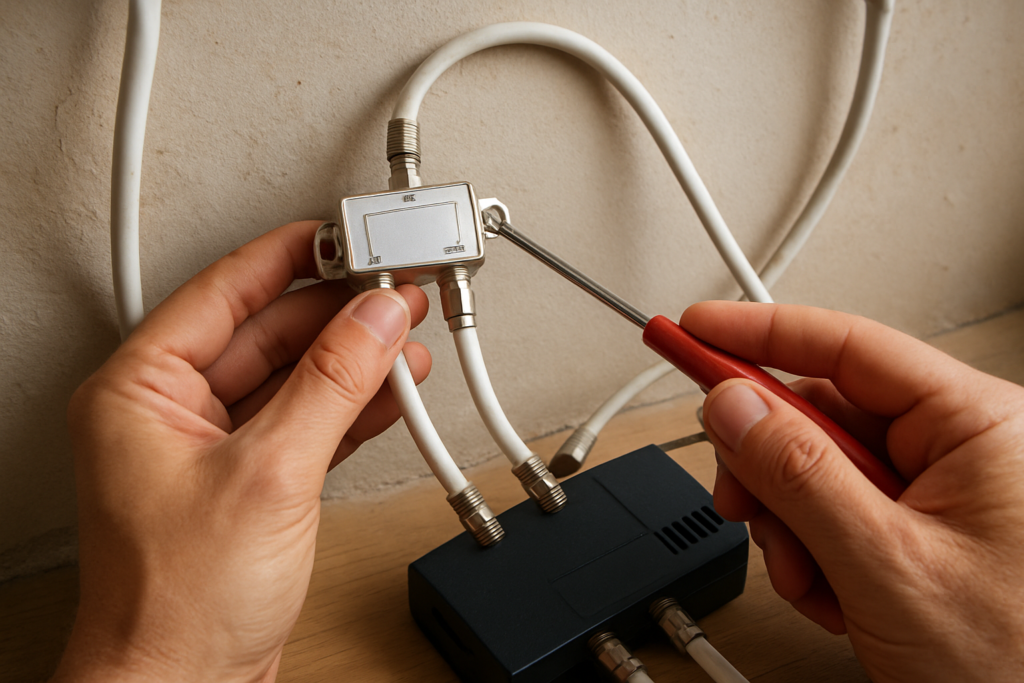

Étape 2 : Le branchement, c’est du Lego
Maintenant que vos câbles sont parés, c’est très simple.
- 🧱 Identifiez l’entrée (IN) sur votre répartiteur. C’est souvent unique et isolée des autres.
- 📡 Branchez le câble venant de votre antenne (la source) sur cette entrée IN. Vissez à la main.
- 📺 Branchez un câble sur chaque sortie (OUT) dont vous avez besoin. Chaque câble ira vers une prise TV murale ou directement sur un téléviseur/décodeur.
- 🔒 Fixez le répartiteur. Ne le laissez pas en vrac derrière la télé. Vissez-le sur un support ou dans un coffret de communication pour plus de propreté et de sécurité.
Le schéma mental est ultra simple : Antenne → IN → (Répartiteur) → OUT1 → TV1 / OUT2 → TV2.
🛠️ Astuce Darwin : Le test rapide
Avant de tout fixer définitivement au mur, faites un test de réception à blanc. Branchez le répartiteur près de l’antenne, connectez une télé temporairement avec un câble court sur chaque sortie, et vérifiez que toutes les chaînes arrivent bien. Ça vous évitera de serrer des centaines de fiches pour rien si le problème vient d’ailleurs.
Choisir le bon répartiteur : ne vous faites pas avoir
Tous les répartiteurs ne se valent pas. Le choix dépend de votre signal et du nombre de sorties. Voici un tableau pour y voir clair.
| Type de Signal | Fréquence requise | Nombre de sorties | Point d’attention |
|---|---|---|---|
| TNT (Terrestre) | 5 – 862 MHz | 2 à 4 (max sans ampli) | Le plus courant. Vérifiez l’étiquette « 5-862 ». |
| Satellite (TNT-SAT, Fransat…) | 5 – 2500 MHz | Généralement 2 ou 4 | Impératif : modèle « large bande » ou « satellite ». Un modèle TNT coupera les fréquences satellites. |
| Antenne Collective (BIS) | Selon installation | Jusqu’à 8+ | Souvent avec amplification intégrée. Affaire de professionnel. |
💰 Le coin des outils : Mon recommandé pour une maison standard
Pour une installation TNT sur 2 ou 3 télés, un répartiteur 3 sorties (1 IN / 3 OUT) 5-862 MHz d’une marque comme Labgear, Philips ou SLx fera très bien l’affaire. Ils sont bien blindés et les pertes sont minimes. Compter entre 8 et 15€. Évitez les modèles premier prix sans marque, souvent mal blindés et sources de parasites.
Le signal est faible ? Pensez à l’amplificateur
Vous avez branché votre répartiteur 4 voies, mais maintenant, les télés en bout de chaîne ont un pixelisation monstre ? C’est normal. Chaque division et chaque mètre de câble affaiblissent le signal.
- 📉 Une règle empirique : Au-delà de 3 ou 4 sorties, ou si vos câbles font plus de 20-25 mètres, il faut très probablement un ampli.
- 🔍 Où le placer ? Toujours entre l’antenne et le répartiteur. Schéma : Antenne → Ampli → IN du Répartiteur. Il booste le signal propre avant de le diviser.
- 🎯 L’objectif : Avoir environ 60 dBµV sur chaque prise TV. C’est la mesure d’un bon signal. Sans appareil de mesure, on procède par test et observation d’amélioration.
✨ Mon verdict
Brancher un répartiteur TV, ce n’est pas de la magie noire, c’est de la logique et de la minutie. Si vous retenez trois choses de cet article, que ce soient celles-ci : 1) La qualité de la connexion se joue à la préparation du câble (pas de court-circuit entre l’âme et la tresse). 2) Ne forcez pas sur le nombre de sorties sans ampli, sinon vous partagez un signal tellement faible que personne ne pourra en profiter. 3) Pour le satellite, le répartiteur doit obligatoirement être large bande (5-2500 MHz).
Mon conseil perso ? Si vous avez une maison sur 2 étages avec plus de 3 télés, ou si votre signal est déjà limite sur une seule TV, pensez sérieusement à l’amplificateur. C’est un investissement de 30 à 50€ qui peut vous sauver des heures de galère et des appels à un professionnel. Un bon signal, c’est comme une bonne fondation : quand c’est solide, tout tient dessus.
Et vous, vous avez déjà tenté l’expérience ? Vous avez galéré sur un point précis ou vous avez un tuyau à partager pour simplifier le montage des fiches F ? Lâchez-vous dans les commentaires !
Combien de téléviseurs maximum je peux brancher sans amplificateur ?
En théorie, autant que votre répartiteur a de sorties. En pratique, il ne faut pas dépasser 3 ou 4 sorties pour une installation TNT standard si vous voulez conserver un bon signal sur tous les postes. Chaque division entraîne une perte de signal (environ 3.5 dB par sortie pour un répartiteur 2 voies, plus pour les modèles à plus de sorties). Au-delà de 4 sorties, ou si vos câbles sont très longs (>25m), le signal risque d’être trop faible, causant de la pixelisation ou l’absence de certaines chaînes. Les experts de Futura Sciences recommandent de viser un niveau d’environ 60 dBµV à chaque prise.
Faut-il un répartiteur différent pour la TNT et le satellite ?
Oui, absolument. Les signaux n’utilisent pas les mêmes plages de fréquence. La TNT (Télévision Numérique Terrestre) utilise les fréquences jusqu’à 862 MHz. Le satellite (comme Fransat ou TNT SAT) utilise des fréquences beaucoup plus hautes, jusqu’à 2500 MHz. Un répartiteur standard « TNT » (5-862 MHz) filtrera et bloquera les fréquences satellites. Pour une installation satellite, ou mixte TNT+Satellite, il vous faut impérativement un répartiteur large bande (5-2500 MHz). Cette information est clé, comme le confirment les schémas techniques sur Schema-montage.
Pourquoi mon image est-elle devenue mauvaise après l’installation du répartiteur ?
Plusieurs causes possibles. La première et la plus fréquente est l’affaiblissement excessif du signal dû à trop de divisions ou des câbles trop longs. Deuxième cause : un mauvais contact ou un court-circuit dans le montage d’une fiche F (l’âme centrale qui touche le blindage). Troisième piste : l’utilisation d’un répartiteur inadapté (ex: un modèle TNT pour un signal satellite). Enfin, vérifiez que vous avez bien branché le câble d’antenne sur l’entrée IN et non sur une sortie. Un guide pratique comme celui d’Elec44 détaille ces points de contrôle.
Puis-je utiliser un répartiteur pour connecter plusieurs décodeurs satellite ?
C’est possible, mais beaucoup plus complexe et limité qu’avec la TNT. Un décodeur satellite a besoin de dialoguer avec la tête de l’antenne (le LNB) pour choisir la chaîne. Un simple répartiteur ne gère pas cette communication. Pour plusieurs décodeurs, il faut soit un système dit « Monocâble » (ou « Unicable ») avec un LNB spécial et des répartiteurs adaptés, soit tirer un câble séparé depuis l’antenne pour chaque décodeur. Pour des installations multi-décodeurs, il est fortement recommandé de consulter un installateur professionnel ou de se référer à des schémas experts comme ceux proposés par Schema-montage.
Les fiches F se vissent-elles directement sur la prise murale TV ?
Oui, c’est le principe standard. Les prises TV murales ont généralement un port femelle (un trou avec un filetage intérieur). Vous vissez donc directement votre fiche F mâle (celle montée sur votre câble) sur cette prise. Assurez-vous que la connexion est ferme, mais ne forcez pas au point de tordre le câble. Cette connexion vissée est bien plus fiable et performante que les anciennes fiches « à baïonnette ». Des tutoriels vidéo, comme celui des Disjonctés, montrent bien ce type de raccordement.
