🗺️ Le guide en 30 secondes : Une électrovanne (ou solénoïde) sur une pompe à injection diesel est un robinet commandé électriquement par le calculateur moteur. Elle contrôle le débit, l’arrêt du moteur ou l’avance à l’injection. Quand elle tombe en panne, le moteur peut avoir du mal à démarrer, caler ou manquer de puissance. La vérifier (mesure de résistance) est souvent la première étape avant de se lancer dans un remplacement.
Si vous bricolez sur un vieux diesel à pompe rotative ou même sur un Common Rail plus récent, tôt ou tard, vous allez croiser le chemin d’une électrovanne. Ce petit composant, discret mais crucial, est souvent la source de maux de tête. Sur les forums, on lit tout et son contraire : « c’est la carte grise », « change le relais », « c’est le calculateur »… Laissez-moi vous épargner des heures de recherche et vous expliquer, avec les mains dans le cambouis, ce qu’il faut vraiment savoir.

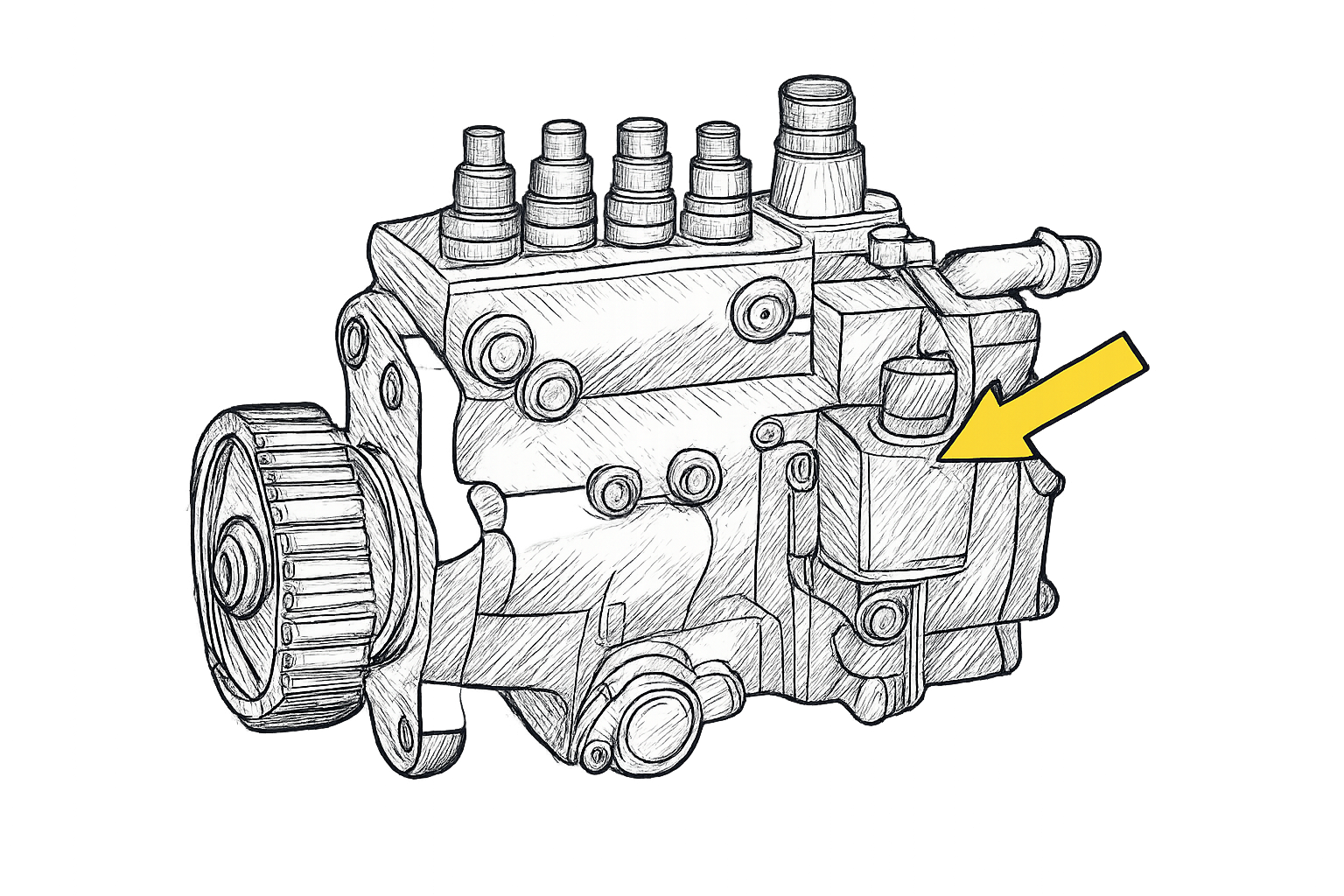

Une électrovanne, c’est quoi au juste ?
Oubliez les termes compliqués. Imaginez un robinet d’arrêt d’eau, mais au lieu de le tourner à la main, c’est un petit électro-aimant (une bobine) qui le commande. Quand le calculateur envoie du courant, il crée un champ magnétique qui tire sur un petit piston ou un clapet, ouvrant ou fermant le passage du gasoil. C’est aussi simple que ça.
Sur une pompe à injection, son rôle est capital :
- 🚦 Électrovanne d’arrêt (ou « de stop ») : C’est la sécurité. Elle coupe l’alimentation en carburant pour arrêter le moteur quand vous tournez la clé. Si elle lâche, le moteur ne s’arrête plus… ou ne démarre pas.
- ⏩ Électrovanne d’avance à l’injection : Elle optimise le moment où le gasoil est injecté en fonction du régime moteur, pour plus de performance et moins de fumée.
- ⚖️ Électrovanne de dosage (proportionnelle) : Sur les systèmes plus évolués, elle régule avec précision la quantité de carburant envoyée vers les injecteurs.
Déchiffrer les schémas électriques : le langage secret
Avant de toucher à quoi que ce soit, repérez-la sur le schéma électrique de votre véhicule. C’est votre carte au trésor. Les fabricants utilisent des codes normalisés. Ne paniquez pas, voici les principaux :
| Code | Composant | Où la trouver ? |
| 1257 | Électrovanne de débit – Diesel | Sur la pompe d’injection |
| 1208 | Pompe d’injection Diesel (repérage) | Schéma général |
| 1201 | Relais de la pompe d’injection | Boîte à relais |
| 1324 | Électrovanne proportionnelle de doseur | Sur pompe rotative |
Un conseil de vieux briscard : imprimez le schéma. Surlignez le chemin du circuit qui va de la batterie, au relais, puis à l’électrovanne. 90% des pannes viennent des connexions ou du relais, pas de la pièce elle-même.
Les deux grands types de systèmes et leurs électrovannes
Tous les diesels ne sont pas équipés de la même façon. Voici ce que vous risquez de rencontrer dans votre garage.
1. Les systèmes à injecteurs-pompes (TDI, HDI plus anciens)
Ici, chaque injecteur est sa propre petite pompe, actionnée par un arbre à cames. L’électrovanne est souvent « normalement ouverte ». Pourquoi ? Par sécurité. Si le courant coupe (panne électrique), elle reste ouverte et le moteur peut continuer à tourner (même si c’est en mode dégradé). Le calculateur la ferme au moment précis de l’injection. C’est un système robuste, mais très mécanique.
🔧 Astuce Darwin : Sur ces systèmes, si vous entendez un cliquetis métallique rapide au ralenti, c’est souvent le bruit normal des électrovannes des injecteurs. Ne les changez pas pour ça !
2. Le Common Rail (système moderne)
Là, c’est une autre paire de manches. Une pompe haute pression génère un « rail » commun de carburant sous très haute pression (jusqu’à 2000 bars !). Les électrovannes sont partout : sur la pompe, pour réguler la pression, et souvent sous forme d’électrovannes intégrées aux injecteurs. Elles sont pilotées de façon extrêmement précise par le calculateur. La panne ici est plus coûteuse, mais le diagnostic est souvent facilité par les codes défauts de l’ordinateur de bord.
Comment savoir si elle est HS ? Les symptômes qui ne trompent pas
- 🔴 Le moteur ne démarre pas : Vous entendez le démarreur tourner, mais pas le moindre souffle d’allumage. C’est un classique.
- 🟡 Le moteur cale immédiatement après le démarrage : Il démarre puis s’arrête net, comme si on coupait le contact.
- 🟠 Le moteur ne s’arrête plus : Vous tournez la clé sur « stop », et le moteur continue de tourner (panique garantie !). Il faut couper l’arrivée d’air pour le caler.
- ⚫ Perte de puissance, fumée noire : Surtout si l’électrovanne d’avance est défaillante. L’injection se fait au mauvais moment.
⚠️ Attention : Ces symptômes sont aussi ceux d’une pompe à injection fatiguée, d’un relais défectueux ou de fils électriques oxydés. Ne jetez pas votre électrovanne à la poubelle trop vite. Un diagnostic étape par étape est indispensable.
La vérification en 3 étapes (avant d’acheter une pièce)
Prenez votre multimètre. C’est votre meilleur ami.
- Vérifiez les fusibles et le relais (N°1201) : C’est gratuit et rapide. Échangez le relais avec un identique dans la boîte (celui des phares, par exemple) pour voir si le problème disparaît.
- Écoutez le « clic » : Avec un assistant, tournez la clé au contact (sans démarrer). Vous devez entendre un « clic » net provenant de l’électrovanne. Pas de clic ? Problème d’alimentation ou électrovanne morte.
- Mesurez la résistance (ohmmètre) : Débranchez la fiche de l’électrovanne. Placez les sondes sur les bornes. Vous devriez lire une valeur précise, souvent entre 0.5 et 30 Ohms selon les modèles. Une valeur infinie (OL) = bobine coupée. Une valeur nulle = bobine en court-circuit. C’est mort.
Cette vidéo montre parfaitement le principe général d’une électrovanne. Vous voyez le mouvement du clapet actionné par la bobine ? C’est exactement ce qui se passe dans votre pompe à injection.
Le remplacement : un jeu d’enfant… si on est organisé
Si le diagnostic est formel, voici la marche à suivre. Comptez 1 à 2 heures pour un amateur soigneux.
- 📛 Sécurité d’abord : Débranchez la batterie. Nettoyez soigneusement la zone autour de l’électrovanne sur la pompe avec du dégraissant. Un grain de sable qui tombe dans la pompe, et c’est la catastrophe.
- 🔧 Outillage : Une clé de 10mm, une clé à pipe de 24mm (pour certaines), un tournevis, un joint torique neuf (fourni souvent avec la pièce).
- 🔄 Démontage : Débranchez la fiche électrique. Dévissez l’électrovanne (parfois elle est maintenue par un collier). Elle devrait sortir avec son joint. Attention, un peu de gasoil va couler, prévoyez un chiffon.
- 🧼 Remontage : Lubrifiez le nouveau joint torique avec un peu de gasoil propre. Vissez la nouvelle électrovanne à la main, puis au couple (serrage modéré, ne forcez pas à fond !). Rebranchez la fiche. Reconnectez la batterie.
🛠️ Le coin des outils de Darwin
Pour ce job, pas besoin de matériel pro. Un multimètre numérique basique (20€ en grande surface de bricolage) fera l’affaire pour la mesure de résistance. Pour les clés, un jeu de clés mixtes standards suffit. Investissez dans un dégraissant en spray type « Nettoie Freins » : il sèche vite et ne laisse pas de résidu, parfait pour le nettoyage avant démontage.
✨ Mon verdict
L’électrovanne de pompe à injection est un parfait exemple de composant qui semble mystérieux mais dont la logique est d’une simplicité désarmante. C’est un interrupteur hydraulique commandé par un électro-aimant. Ne laissez pas les schémas électriques ou le jargon technique vous intimider.
Les trois points à retenir absolument : 1) 70% des « pannes d’électrovanne » sont en réalité des problèmes de relais, de fusible ou de mauvais contact. Testez toujours l’alimentation première. 2) Le test au multimètre (résistance) et le « test du clic » sont à la portée de tous et vous éviteront d’acheter une pièce inutilement. 3) Lors du remplacement, la propreté est reine. Un peu de méthodologie évite de ruiner une pompe à injection qui valait encore la peine.
Ma recommandation personnelle ? Pour les véhicules anciens à pompe rotative (Bosch VE, Lucas), ayez une électrovanne d’arrêt de rechange dans votre caisse à outils. C’est une pièce d’usure courante, peu chère, et savoir la changer en 20 minutes au bord de la route, c’est une sacrée autonomie retrouvée. Pour les Common Rail modernes, le diagnostic sera plus électronique, mais le principe de base reste le même.
Et vous, avez-vous déjà été surpris par une panne d’électrovanne ? Avez-vous réussi à la dépanner avec des moyens du bord ? Partagez votre expérience en commentaire, ça peut aider un autre bricoleur en détresse !
Quels sont les symptômes d’une électrovanne d’arrêt diesel HS ?
Les symptômes les plus courants sont un moteur qui ne démarre pas du tout (le démarreur tourne mais pas d’allumage), ou à l’inverse, un moteur qui ne s’arrête plus lorsque vous tournez la clé sur la position « stop ». Un démarrage difficile suivi d’un calage immédiat est aussi très caractéristique. Ces symptômes surviennent parce que l’électrovanne ne remplit plus son rôle de coupure ou d’ouverture de l’alimentation en carburant. Il est crucial de vérifier d’abord l’alimentation électrique (relais, fusible) avant de condamner la pièce. Source : Tutoriel de remplacement Oscaro.
Comment tester une électrovanne de pompe à injection avec un multimètre ?
Débranchez le connecteur électrique de l’électrovanne. Réglez votre multimètre sur la fonction ohmmètre (Ω). Placez les deux pointes de touche sur les bornes de l’électrovanne. Une bobine en bon état affichera une résistance précise, généralement comprise entre quelques ohms (0.5Ω pour certains injecteurs-pompes) et une trentaine d’ohms. Si l’affiche montre « OL » ou « 1 » (dépassement de capacité), la bobine est coupée. Si elle affiche 0 Ω ou une valeur très proche, elle est en court-circuit. Dans les deux cas, l’électrovanne est défectueuse. Source : Guide technique Innovauto sur les injecteurs-pompes.
Quelle est la différence entre une électrovanne normalement ouverte (NO) et normalement fermée (NC) ?
La différence est fondamentale et liée à la sécurité. Une électrovanne « Normalement Ouverte » (NO) laisse passer le fluide (ici le gasoil) lorsqu’elle n’est pas alimentée en courant. Elle se ferme uniquement lorsqu’on lui envoie du courant. On la trouve souvent sur les systèmes d’injection pour assurer une coupure de sécurité en cas de panne électrique. Une électrovanne « Normalement Fermée » (NC) bloque le passage au repos et ne s’ouvre que sous tension. Le choix dépend de la fonction : une électrovanne d’arrêt est souvent NO pour couper le carburant en envoyant un courant, tandis qu’une électrovanne de contrôle de débit peut être NC. Source : Vidéo explicative sur le fonctionnement des électrovannes.
Peut-on réparer une électrovanne diesel défectueuse ?
En règle générale, non, on ne répare pas une électrovanne. Il s’agit d’un composant scellé, dont la bobine n’est pas accessible. Les tentatives de démontage aboutissent presque toujours à sa destruction définitive. De plus, le coût d’une nouvelle électrovanne simple (type électrovanne d’arrêt) est souvent modique (entre 20 et 80€ selon le modèle), ce qui ne justifie pas les heures passées à tenter une réparation hasardeuse. La seule intervention possible est de nettoyer soigneusement son filtre intégré (si elle en possède un) lors du démontage, mais cela ne résoudra pas une panne de bobine. Il est plus rentable et sûr de la remplacer. Source : Tutoriel de démontage d’une électrovanne stop Lucas.
Où se trouve l’électrovanne d’arrêt sur une pompe Bosch VE ?
Sur la très courante pompe rotative Bosch VE, l’électrovanne d’arrêt (ou « stop solenoid ») est généralement située sur le dessus ou le côté du corps de la pompe, souvent près des durites de retour de carburant. Elle est reconnaissable à son connecteur électrique cylindrique à deux fiches et à son corps métallique vissé directement dans la pompe. Elle contrôle l’arrivée de carburant dans la chambre de régulation. Son rôle est crucial pour l’arrêt du moteur. Des tutoriels vidéo spécifiques montrent son emplacement exact, qui peut varier légèrement selon les applications. Source : Manuel de la pompe diesel Bosch VE.
