Branchement électrovanne 12V : guide complet pour un câblage sécurisé et efficace

Comment brancher correctement une électrovanne 12V ?

Pour brancher une électrovanne 12V, il suffit de raccorder le fil positif de la bobine à une source 12V DC protégée par fusible et le fil négatif à la masse, en respectant le schéma ci-dessous ; vous pouvez y ajouter un interrupteur unipolaire sur le fil + pour une commande manuelle. Le montage est d’une simplicité déconcertante, mais quelques règles de base transforment un bricolage du dimanche en installation fiable pour des années.

Je vais vous détailler ça comme j’ai l’habitude de le faire sur les forums : d’abord la solution rapide, ensuite l’explication pour ceux qui veulent comprendre le pourquoi du comment.

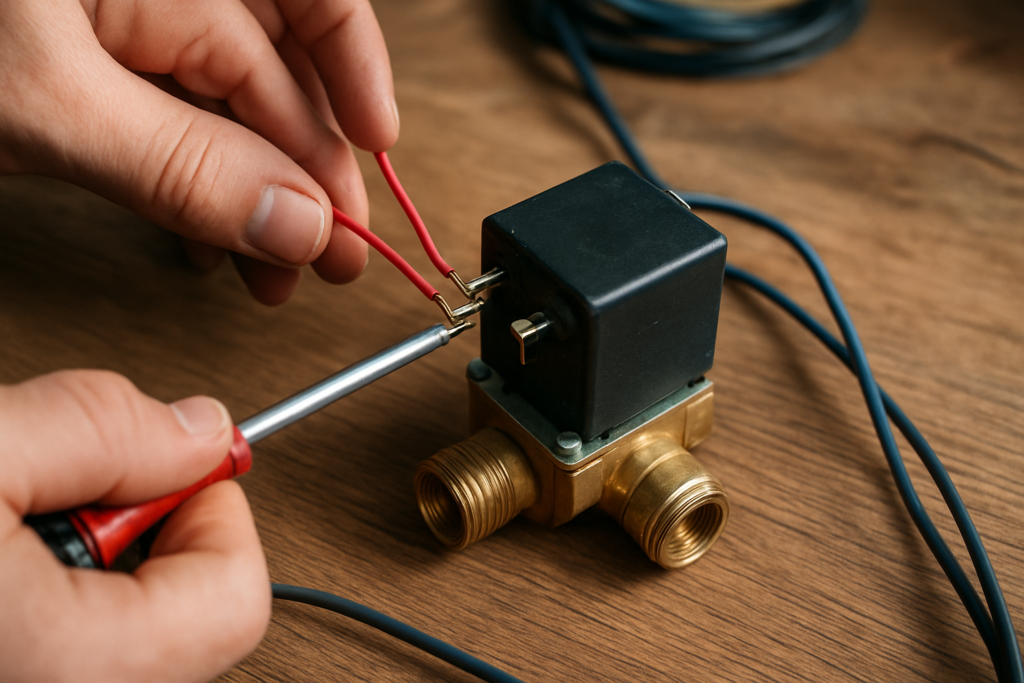

Le branchement minimal (sans interrupteur)

• Repérez les deux fils (ou les deux broches) de la bobine de l’électrovanne. Sur les modèles à connecteur DIN 43650, le contact 1 correspond généralement au positif, le 2 au négatif, mais peu importe pour une bobine non polarisée.
• Prenez un câble souple 1,5 mm², raccordez une extrémité à la borne + 12V de votre alimentation (batterie, bloc secteur, programmateur) en passant par un porte-fusible avec un fusible de 5 A.
• Raccordez l’autre fil (négatif) au pôle – de la source.
• Isolez toutes les connexions avec un connecteur étanche (DIN, M12) ou au minimum des embouts thermorétractables si l’installation est à l’abri.
• Mettez sous tension : vous devez entendre un petit « clic » signe que le noyau magnétique a bougé.

Ajouter un interrupteur unipolaire (SPST) pour une commande manuelle

Si vous voulez ouvrir ou fermer l’électrovanne à la demande (sur une citerne, un circuit de graissage, un arrosage…), intercalez un interrupteur SPST sur le fil positif. Comme le rappellent les tutoriels d’U.S. Solid, le schéma est d’une simplicité enfantine : batterie → fusible → interrupteur → borne + de la vanne → borne – → masse. Un programmateur d’irrigation 12V (ou une sortie d’automate) peut jouer le même rôle.

Astuce de terrain : j’ai toujours un petit interrupteur étanche à levier dans ma caisse à outils. Une fois monté en série sur le +, il permet de forcer l’ouverture même quand l’automate fait des siennes. Ça m’a sauvé plus d’une fois sur un chantier agricole où le boîtier de commande était tombé en panne.

Quel câble pour électrovanne 12V ? Éviter la chute de tension et la surchauffe

Pour une électrovanne 12V classique consommant moins de 2 A, un câble multibrin de 1,5 mm² suffit jusqu’à 5 mètres de longueur ; au-delà, montez à 2,5 mm² pour éviter une chute de tension qui diminuerait la force de la bobine. C’est une erreur que je vois souvent : on récupère un vieux fil de 0,75 mm² qui a l’air costaud, et on s’étonne que la vanne tarde à s’actionner ou grille le fusible.

Le courant appelé par une bobine 12V DC est environ le double de celui d’une bobine 24V pour une même puissance. Par exemple, une électrovanne de 4,8 W consomme 0,4 A en 12V contre 0,2 A en 24V (source Chillelec). Avec des câbles longs, la résistance s’accumule et la tension chute. La règle que j’applique : au‑delà de 3 % de perte, on augmente la section.

Longueur de câble (aller simple)	Section recommandée (courant ≤ 2 A)	Perte de tension estimée (cuivre)
Jusqu’à 2 m	1,0 mm²	Négligeable
2 à 5 m	1,5 mm²	~ 0,4 V
5 à 10 m	2,5 mm²	~ 0,6 V
10 à 15 m	4 mm²	~ 0,7 V

Et n’oubliez pas : un câble souple multibrin résiste bien mieux aux vibrations qu’un rigide, surtout si l’électrovanne est montée sur un châssis de machine ou un véhicule.

Polarité de l’électrovanne 12V : + et – ont-ils vraiment de l’importance ?

Dans 95 % des électrovannes 12V de base, la polarité n’a strictement aucune importance, car la bobine fonctionne comme un simple électroaimant. Les fils sont souvent de la même couleur (deux noirs ou deux rouges) et vous pouvez les brancher dans n’importe quel sens. La notice d’U.S. Solid le confirme clairement : « La polarité du branchement importe peu ». Cependant, ne partez pas tête baissée : certains modèles à bobine polarisée ou avec électronique embarquée exigent de respecter le + et le – indiqués sur le corps de la vanne.

Mon conseil : jetez un œil à la fiche technique. Si vous voyez une diode de roue libre intégrée ou une petite carte électronique, respectez impérativement la polarité sous peine de griller le composant. En irrigation 12V classique (Hunter, Rain Bird en version spéciale 12V), c’est quasiment toujours « sans polarité ».

Les connecteurs d’électrovanne 12V : DIN 43650, fils volants ou M12, comment choisir ?

Le connecteur DIN 43650 (forme A) est le standard industriel le plus répandu, offrant un compromis entre étanchéité (IP65) et démontage rapide ; les fils volants sont privilégiés en environnement très vibratoire, tandis que le M12 monte en puissance dans l’automatisme. Chaque solution a ses avantages, et le mauvais choix peut entraîner des pannes intermittentes.

• DIN 43650 (ISO 4400) : le connecteur rectangulaire vissé sur les trois broches de la bobine (2 power + terre). Très pratique pour le remplacement de la bobine sans couper les fils. Attention, la vis peut se desserrer avec les vibrations ; un peu de frein-filet règle le problème.
• Fils volants (flying leads) : deux fils sortent directement de la bobine, noyés dans la résine. Aucun connecteur mécanique, donc résistance maximale aux vibrations. L’inconvénient : pour changer la bobine, il faut couper et ré-épissurer. Idéal sur un châssis de véhicule ou un engin agricole.
• M12 (4 ou 5 broches) : connecteur circulaire à visser, étanche IP67/IP68, de plus en plus utilisé en automatisme 12V. Le must pour les ambiances très humides ou les lavages haute pression.

Le guide Chillelec (12V DC Solenoid Valve Selection) rappelle que le DIN reste le plus courant, mais que les fils volants éliminent le risque de dévissage, cause fréquente de panne en transport. J’ai moi-même eu un retour d’un client agriculteur dont le connecteur DIN s’était desserré sur son épandeur : la vanne restait ouverte en continu, vidant la cuve… Un coup de frein-filet et une collerette de serrage, et c’était reparti.

Schéma de câblage avec interrupteur et fusible : mon exemple pratique

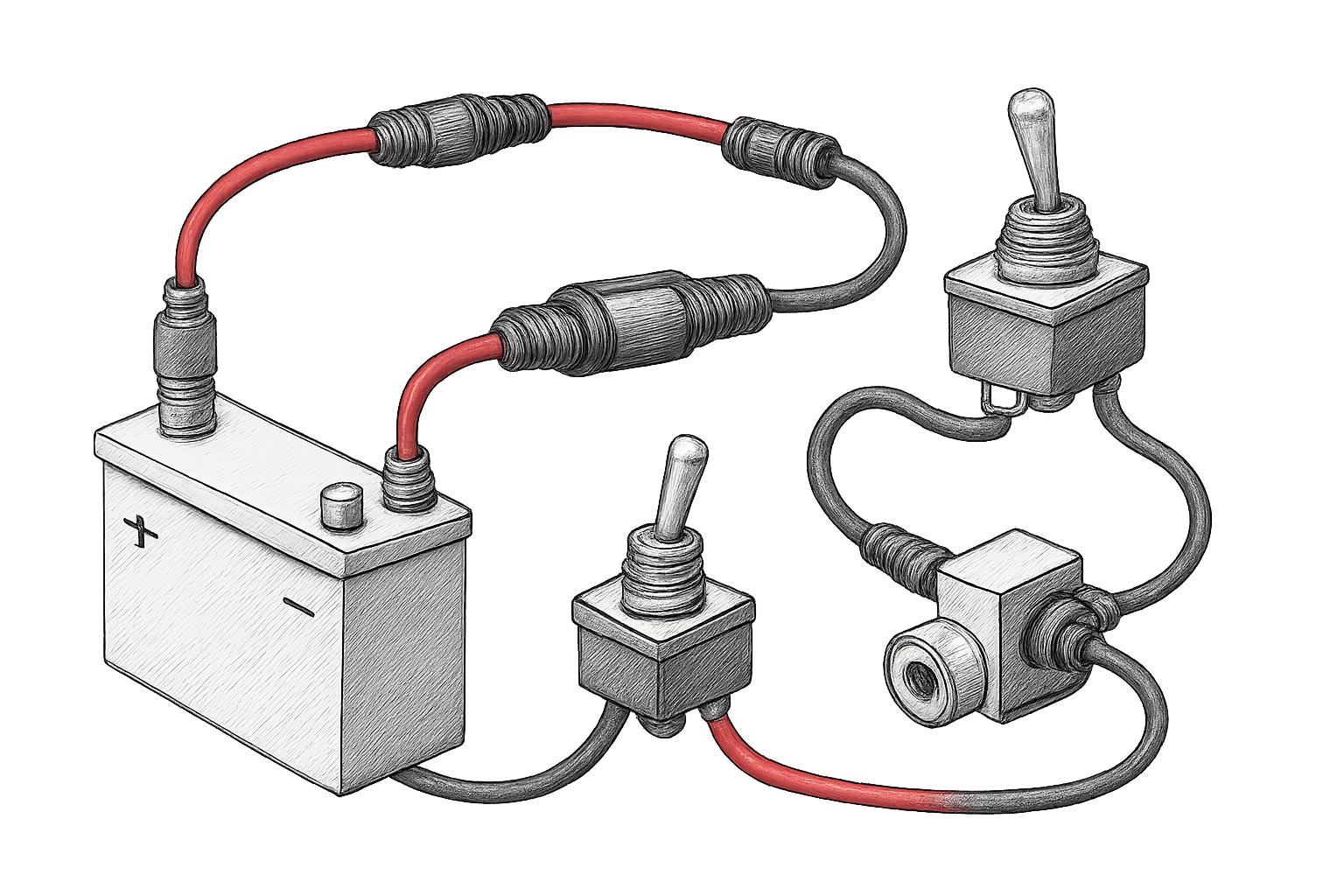

Pour y voir plus clair, voici le schéma typique que je reproduis dans 80 % de mes installations : source 12V → fusible 5A → interrupteur SPST → électrovanne → retour à la masse. Je vous le décris pas à pas, et vous pourrez l’adapter à votre propre montage.

• Depuis la borne + de la batterie (ou de l’alimentation), un fil rouge de 1,5 mm² part vers un porte-fusible équipé d’un fusible de 5 A.
• En sortie du porte-fusible, le + rejoint une borne de l’interrupteur unipolaire.
• L’autre borne de l’interrupteur est reliée à la borne + de l’électrovanne (broche 1 sur un connecteur DIN, ou le fil rouge si les deux fils sont de couleurs différentes).
• La borne – de l’électrovanne (broche 2) est reliée directement au pôle – de la batterie par un fil noir de même section.
• Tous les raccordements sont protégés par un connecteur étanche ou des gaines thermo avec de la colle.

Si vous pilotez plusieurs électrovannes (par exemple en irrigation), créez un barreau de distribution : un fil commun de masse relie toutes les bornes –, et chaque borne + de zone est reliée à une sortie du programmateur.

Tester une électrovanne 12V en 30 secondes (et diagnostiquer les pannes)

Pour tester une électrovanne 12V, appliquez-lui directement 12V en respectant la polarité si nécessaire, et écoutez le « clic » caractéristique ; si vous ne l’entendez pas, mesurez la résistance de la bobine au multimètre. C’est le test ultime que j’effectue avant de déclarer une vanne bonne pour la casse.

• Test auditif : branchez la vanne quelques secondes sur une batterie 12V chargée. Le noyau doit s’enclencher avec un bruit sec. Absence de bruit = soupçon de bobine coupée.
• Mesure de résistance : sur un multimètre en position ohmmètre (calibre 200 Ω), mesurez entre les deux câbles de la bobine. Une électrovanne 12V fonctionnelle affiche généralement entre 3 et 20 Ω, selon la puissance. Si vous lisez l’infini, la bobine est coupée. Si la résistance est très faible (< 1 Ω), elle est en court-circuit et fera sauter le fusible.
• Test de tension en charge : sous tension, mesurez la tension aux bornes de la bobine ; elle doit être proche de 12V. Si elle chute à moins de 10V, câble trop long ou section insuffisante.

Sur les forums, je vois pas mal de gens remplacer une électrovanne « morte » alors que le problème venait simplement d’un fil sectionné à l’intérieur de la gaine. Un coup d’ohmmètre évite bien des achats inutiles.

Électrovanne montée à l’envers : ce qui se passe concrètement et comment l’éviter

Si une électrovanne est installée à l’envers sur le circuit hydraulique, elle ne fonctionnera pas correctement car la plupart des modèles sont directionnels : le sens d’écoulement est indiqué par une flèche sur le corps et il faut absolument la respecter. L’inversion bloque le passage du fluide, ou pire, la vanne reste ouverte en permanence.

En pratique, sur le terrain, j’ai déjà dépanné une installation où l’électrovanne de rinçage d’un filtre à sable montée à l’envers laissait passer un filet d’eau en continu, empêchant la montée en pression. Après retournement, tout est rentré dans l’ordre. Regardez toujours la petite flèche gravée sur le corps : elle indique le sens du flux.

Pour le câblage électrique, en revanche, le sens physique importe peu (on l’a dit). C’est une confusion fréquente : on croit que la polarité électrique est liée au sens du fluide, alors que ce sont deux choses totalement indépendantes.

Cas particuliers : électrovanne hydraulique agricole 12V, câblage 3 fils, et autres

L’électrovanne hydraulique 12V utilisée en agriculture (sur un distributeur de relevage, une charrue, etc.) se câble exactement de la même façon qu’une vanne pneumatique, avec souvent un connecteur DIN à 3 broches : deux pour la bobine et une pour la terre. La terre (borne centrale) doit impérativement être reliée au châssis pour éviter les dysfonctionnements liés aux parasites.

Pour un branchement en 3 fils, le schéma est simple :

• Fil 1 (marron ou noir) : positif de la bobine, vers le +12V via interrupteur.
• Fil 2 (bleu ou noir) : négatif de la bobine, vers la masse.
• Fil 3 (jaune/vert) : terre, à raccorder au châssis métallique pour la sécurité et la compatibilité électromagnétique.

Sur les électrovannes hydrauliques proportionnelles, le signal de commande est parfois en PWM, mais la logique de câblage reste identique. Si vous bricolez un automate 24V avec des vannes 12V, un simple convertisseur DC‑DC abaisseur (buck converter) peut faire la jonction – évitez de brancher en direct sous peine de tout faire fumer.

Étanchéité : vos connexions en milieu humide (IP67 et astuces de terrain)

Dès que l’électrovanne 12V est exposée à la pluie, aux projections d’eau ou aux vibrations, tous les raccordements doivent atteindre un indice de protection IP67 minimum. C’est non négociable si vous voulez éviter la corrosion verte sur les cosses qui, un jour, vous lâchera en pleine saison d’arrosage.

• Utilisez des connecteurs DIN 43650 avec joint torique ou des fiches M12 prévues pour l’extérieur.
• Si vous raccordez par fils volants, noyez la jonction dans une gaine thermorétractable adhésivée (double paroi).
• Placez une boucle d’égouttement sur le câble avant l’entrée du connecteur : l’eau s’écoulera sans pénétrer.
• Appliquez de la graisse diélectrique sur les contacts, surtout en bord de mer.

Hunter Irrigation insiste sur l’importance des connecteurs étanches pour les électrovannes d’arrosage, et leur guide de connexion (24V) est transposable au 12V : le principe d’isolation reste le même. J’y ajoute toujours un petit collier de serrage sur le presse-étoupe, bien serré à la main puis avec une pince, pour écraser le joint.
