💡 L’essentiel en 30 secondes
Problème : Vous voulez installer un contacteur à clé pour sécuriser votre volet roulant motorisé.
Solution immédiate : Coupez le courant au disjoncteur général. Raccordez la phase d’alimentation (souvent marron) sur la borne d’entrée du contacteur (L). Faites passer les fils de commande « montée » et « descente » du moteur par l’interrupteur à clé. Rebouchez les neutres et les terres ensemble.
Outils : Tournevis d’électricien, testeur de tension, pince à dénuder, dominos. Niveau : Moyen, nécessite des bases en électricité. Si doute, appelez un pro.
Vous en avez assez de laisser votre volet roulant électrique à la merci du premier venu ? Ou peut-être que les normes d’assurance vous demandent une sécurité physique pour votre porte de garage ? Le contacteur à clé est la solution robuste et éprouvée. Beaucoup plus fiable qu’un simple interrupteur, il coupe physiquement l’alimentation et ne fonctionne que si vous avez… la clé.
Je m’appelle Darwin, et dans mon atelier, j’ai restauré plus de vieilles mécaniques que je ne peux en compter. Aujourd’hui, on ne va pas bricoler un moteur, mais bien le contrôler et le sécuriser. On va parler technique, câblage et bon sens, sans tourner autour du pot. Prêt à mettre les mains dans le cambouis électrique ? Suivez le guide.
C’est quoi, au juste, un contacteur à clé ?
Oubliez le langage de catalogue. Un contacteur à clé, c’est un interrupteur blindé qui se verrouille. On insère une clé pour le mettre sur ON (marche) ou OFF (arrêt). Mais dans le cas d’un volet roulant, il a souvent une 3ème position : ON avec une fonction impulsionnelle pour commander la montée ou la descente. C’est cette combinaison « sécurité + commande » qui le rend si utile.
Son rôle principal est de servir de dispositif de coupure mécanique, obligatoire pour certains équipements motorisés en extérieur (portail, porte de garage). Il empêche quiconque de manipuler le volet en votre absence et protège aussi l’installation des surtensions. Compatible avec la plupart des moteurs filaires (Somfy, Bubendorff, Nice…), c’est un classique indémodable.
⚠️ Attention au jargon : On l’appelle aussi « interrupteur à clé », « boîte à clé » ou « sectionneur à clé ». Peu importe le nom, vérifiez bien qu’il est prévu pour une utilisation en extérieur (indice de protection IP44 minimum) et qu’il supporte l’intensité (en Ampères) de votre moteur.
La règle d’or : on coupe le courant, et on vérifie
Je ne le dirai jamais assez : 90% des accidents en bricolage électrique viennent d’une négligence sur la mise hors tension. Ici, on ne joue pas avec le 230V.
- 🎯 Étape 1 : Allez à votre tableau électrique et coupez le disjoncteur qui alimente le volet roulant. Si vous ne savez pas lequel, coupez le disjoncteur général. Votre congélateur survivra le temps de l’installation.
- 🎯 Étape 2 : À l’endroit où vous allez intervenir (près du moteur ou de l’interrupteur existant), utilisez un testeur de tension ou un multimètre pour vérifier qu’il n’y a plus de courant. Testez entre la phase et le neutre, et entre la phase et la terre.
- 🎯 Étape 3 : Dites à quelqu’un dans la maison que vous intervenez sur le circuit. Un simple « Ne touche pas au tableau ! » peut éviter le drame.
Le branchement, pas à pas
Nous y voilà. Je vais vous décrire le schéma le plus courant pour un moteur de volet standard avec commande par 3 fils (Commun, Montée, Descente). Votre situation peut varier légèrement, mais la logique reste la même.
1. Identifier les fils de votre moteur
C’est la partie la plus cruciale. En général, depuis le moteur, vous avez un câble avec : – Un fil marron ou noir : c’est la Phase d’alimentation (230V). – Un fil bleu : le Neutre. – Un fil vert/jaune : la Terre. – Deux ou trois autres fils (souvent noir, marron, gris) : ce sont les fils de commande pour « Monter » et « Descendre ». Parfois, il y a un fil « Commun ».
🛠️ Astuce Darwin
Si vous êtes perdu, regardez la notice de votre moteur. Sinon, une méthode safe (sous tension coupée !) : débranchez les fils de commande de l’ancien interrupteur. Avec un multimètre en test de continuité (bip), touchez une extrémité sur le fil commun du moteur (souvent repéré sur la carte) et l’autre sur un des fils de commande. Faites tourner le moteur à la main dans un sens : le bip vous indique le fil « montée ». Faites de même pour l’autre sens. Prenez des notes, ça sauve la vie.

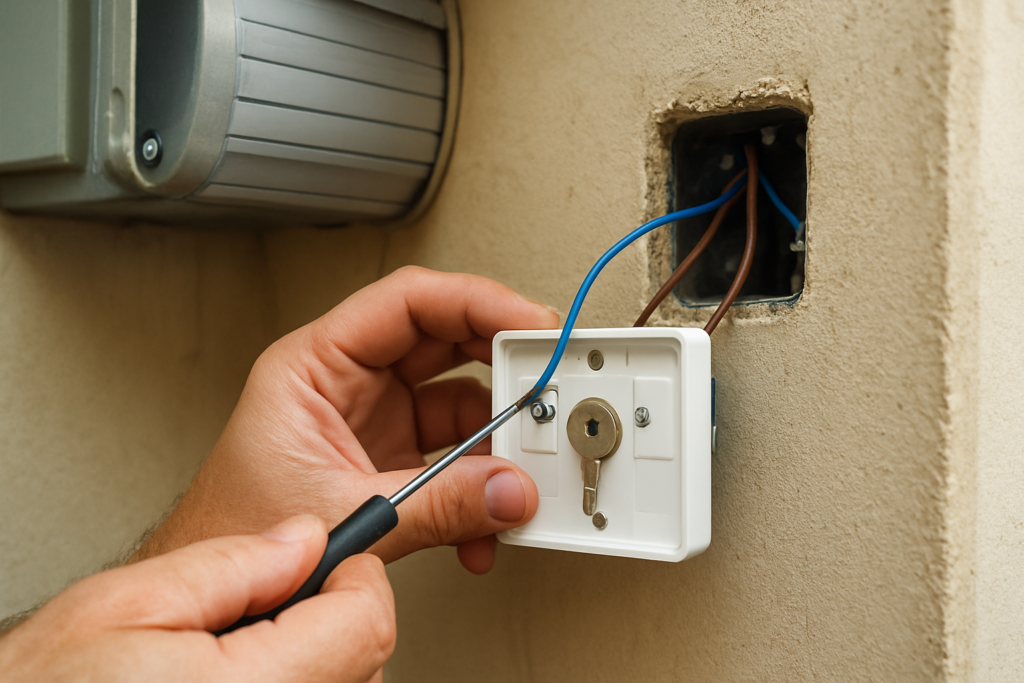

2. Le schéma de câblage type
Imaginez le chemin du courant : Alimentation ➔ Contacteur à clé ➔ Interrupteur de commande ➔ Moteur. En pratique, ça se passe souvent dans la même boîte de dérivation.
- Alimentation vers Contacteur : Le fil Phase (marron/rouge) venant du tableau arrive sur la borne d’entrée du contacteur, souvent marquée « L ».
- Contacteur vers Interrupteur : Depuis la borne de sortie du contacteur (marquée « 1 » ou flèche), vous amenez la phase « conditionnée » vers l’interrupteur à clé.
- Commande Moteur : À l’intérieur de l’interrupteur à clé, cette phase va être distribuée vers les bornes de commande « Montée » (↑) et « Descente » (↓) selon la position de la clé. De ces bornes, partent les fils vers les bornes correspondantes du moteur.
- Neutre et Terre : Le Neutre (bleu) et la Terre (vert/jaune) du tableau vont directement, via des dominos, au moteur. Ils ne passent PAS par l’interrupteur à clé.
Cette vidéo montre une installation concrète d’un modèle Somfy. Regardez bien comment l’artisan organise ses fils dans la boîte. C’est exactement cette propreté qui évite les erreurs.
Quel contacteur à clé choisir ?
Tous ne se valent pas. Voici un petit comparatif des types que vous rencontrerez, basé sur mon expérience et les retours des forums.
| Type | Pour qui ? | Points forts | Points faibles |
|---|---|---|---|
| Contacteur basique (Saillie) | Bricoleur débutant, budget serré. | Prix, installation simple (se visse sur mur). | Esthétique moyenne, moins robuste. |
| Contacteur encastrable (Legrand, Somfy) | Installation neuve ou rénovation soignée. | Esthétique, intégration parfaite, finition pro. | Prix plus élevé, pose plus longue (perçage de saignée). |
| Boîte à clé « plastron » universelle | Extérieur exposé, besoin de robustesse. | Très bonne étanchéité (IP55), protège bien les connexions. | Encombrante, design industriel. |
| Modèle à poussoir impulsionnel | Commande simple (un appui = une action). | Simple, intuitif, évite les blocages. | Ne permet pas d’arrêter le volet en cours de route (sauf à tourner la clé). |
| Modèle 3 positions (Montée/Stop/Descente) | Contrôle précis du volet. | Permet d’arrêter le volet à n’importe quelle hauteur. | Mécanisme un peu plus complexe. |
Et si on sautait le pas de la modernité ?
Nous sommes en 2026, et l’option connectée est à portée de main. Plutôt que de percer un mur pour ajouter un fil, vous pouvez opter pour un module WiFi ou Z-Wave qui se place derrière votre interrupteur existant. Vous commandez alors vos volets depuis votre smartphone, avec des scénarios (automation) ou la voix (Alexa, Google Assistant).
- ✅ Avantages : Pas de gros travaux, fonctionnalités avancées (programmation, géolocalisation), garde l’interrupteur original.
- ❌ Inconvénients : Dépend du réseau WiFi/box, peut être capricieux, sécurité informatique à considérer, besoin d’une alimentation neutre (pas toujours présente derrière un interrupteur).
✨ Mon verdict
Le contacteur à clé reste la solution la plus fiable et durable pour sécuriser un volet roulant. Il n’a pas de batterie à changer, ne craint pas les bugs de mise à jour et résiste aux intempéries. Pour une installation neuve ou un remplacement, je vous conseille d’investir dans un modèle encastrable de bonne marque (type Legrand Céliane ou équivalent Somfy). La pose est un peu plus exigeante, mais le résultat est propre et pérenne.
La méthode de branchement est toujours la même : sécurité absolue en coupant le courant, puis phase commandée par le contacteur, et enfin vers le moteur. N’ayez pas peur de prendre votre temps pour identifier chaque fil. Si les fils sont tous noirs dans la boîte, utilisez un ruban adhésif de couleur pour les marquer vous-même.
Quant à l’option connectée, c’est un excellent complément pour le confort, mais pas une alternative pour la sécurité mécanique. Je la recommande en ajout, une fois l’installation filaire basique et sécurisée déjà en place.
Et vous, vous êtes plutôt solution traditionnelle à clé, ou vous avez déjà sauté le pas avec un module connecté ? Partagez votre expérience (et vos galères) en commentaire, ça peut aider d’autres bricoleurs !
Mon volet monte quand je veux qu’il descende, et inversement. Que faire ?
C’est un problème classique et facile à résoudre. Vous avez simplement inversé les fils de commande « Montée » et « Descente » au niveau de l’interrupteur à clé ou du moteur. Coupez impérativement le courant au disjoncteur. Ensuite, échangez les deux fils concernés. Généralement, sur le contacteur, ce sont les fils branchés sur les bornes marquées « ↑ » et « ↓ ». Consultez le schéma de votre moteur (par exemple, cette vidéo schématique) pour plus de détails. Testez ensuite le fonctionnement.
Puis-je installer un contacteur à clé sur n’importe quel volet roulant électrique ?
Non, uniquement sur les volets motorisés filaires. Les volets équipés de moteurs sur batterie ou commandés uniquement par radio (télécommande) n’ont pas de bornes de connexion filaire pour un interrupteur. Vérifiez la présence d’un câble électrique (avec plusieurs fils) qui arrive à votre moteur depuis l’intérieur de la maison. Les grandes marques comme Somfy, Bubendorff, Nice et Simu proposent des modèles filaires compatibles. En cas de doute, référez-vous à la notice constructeur ou ce guide de choix.
Faut-il obligatoirement un contacteur à clé pour un volet roulant ?
D’un point de vue légal, ce n’est pas obligatoire pour un simple volet roulant de fenêtre en France. Cependant, c’est fortement recommandé, voire exigé par certaines assurances, pour les portes de garage motorisées (norme EN 12635). Le contacteur à clé agit comme un sectionneur de sécurité, permettant d’isoler mécaniquement l’équipement pour la maintenance ou en cas d’urgence. Pour un volet de fenêtre, un simple interrupteur classique est suffisant, mais la clé ajoute une couche de sécurité contre les manipulations indésirables.
Que faire si je n’ai pas de fil « neutre » à l’emplacement de mon interrupteur ?
C’est une situation fréquente dans les installations anciennes, où seul le fil de phase « va et vient » jusqu’au moteur. Pour un contacteur à clé mécanique classique, le neutre n’est pas nécessaire à son fonctionnement. Le neutre du réseau doit aller directement au moteur. Le problème se pose surtout si vous souhaitez installer un module connecté derrière votre interrupteur, car ceux-ci ont souvent besoin du neutre pour s’alimenter en permanence. Dans ce cas, il faudra peut-être tirer un nouveau câble ou opter pour un module spécifique fonctionnant sans neutre (plus rares et plus chers). Ce guide domotique aborde la question.
Peut-on contrôler plusieurs volets avec un seul contacteur à clé ?
Oui, c’est possible. Il existe des contacteurs à clé « multi-circuits » ou « plastron » qui permettent de brancher les commandes de plusieurs moteurs (généralement 2 ou 3). Il faut que la puissance totale des moteurs ne dépasse pas la capacité du contacteur (indiquée en Ampères). Le branchement consiste alors à amener la phase d’alimentation vers le contacteur, et depuis celui-ci, à distribuer vers les interrupteurs individuels de chaque volet. C’est une installation plus complexe, souvent réservée aux professionnels. Assurez-vous que le modèle choisi est conçu pour cela.
