🛠️ Réponse rapide : Le fusible principal de votre groupe électrogène se trouve presque toujours dans le panneau de commande. Cherchez un petit boîtier en plastique transparent ou un symbole de fusible (➿).
⚠️ Sécurité absolue : Avant toute manipulation, arrêtez le groupe, coupez le démarreur et débranchez toute charge. Laissez-le refroidir.
📏 Règle d’or : Remplacez toujours par un fusible de même type, même intensité (Ampères). Un fusible inadapté peut provoquer un incendie ou endommager votre machine.
Où se cache ce satané fusible ?
Vous êtes là, votre groupe vient de s’arrêter sans raison apparente, et vous suspectez le fusible. La première chasse au trésor commence. Contrairement à ce que disent beaucoup de « guides » vagues, l’emplacement n’est pas une énigme si on sait où regarder. Après avoir dépanné des dizaines de modèles, je peux vous dire qu’il y a des logiques de conception.
Dans 95% des cas, le fusible principal (celui qui protège le circuit de sortie) est situé à un de ces endroits :

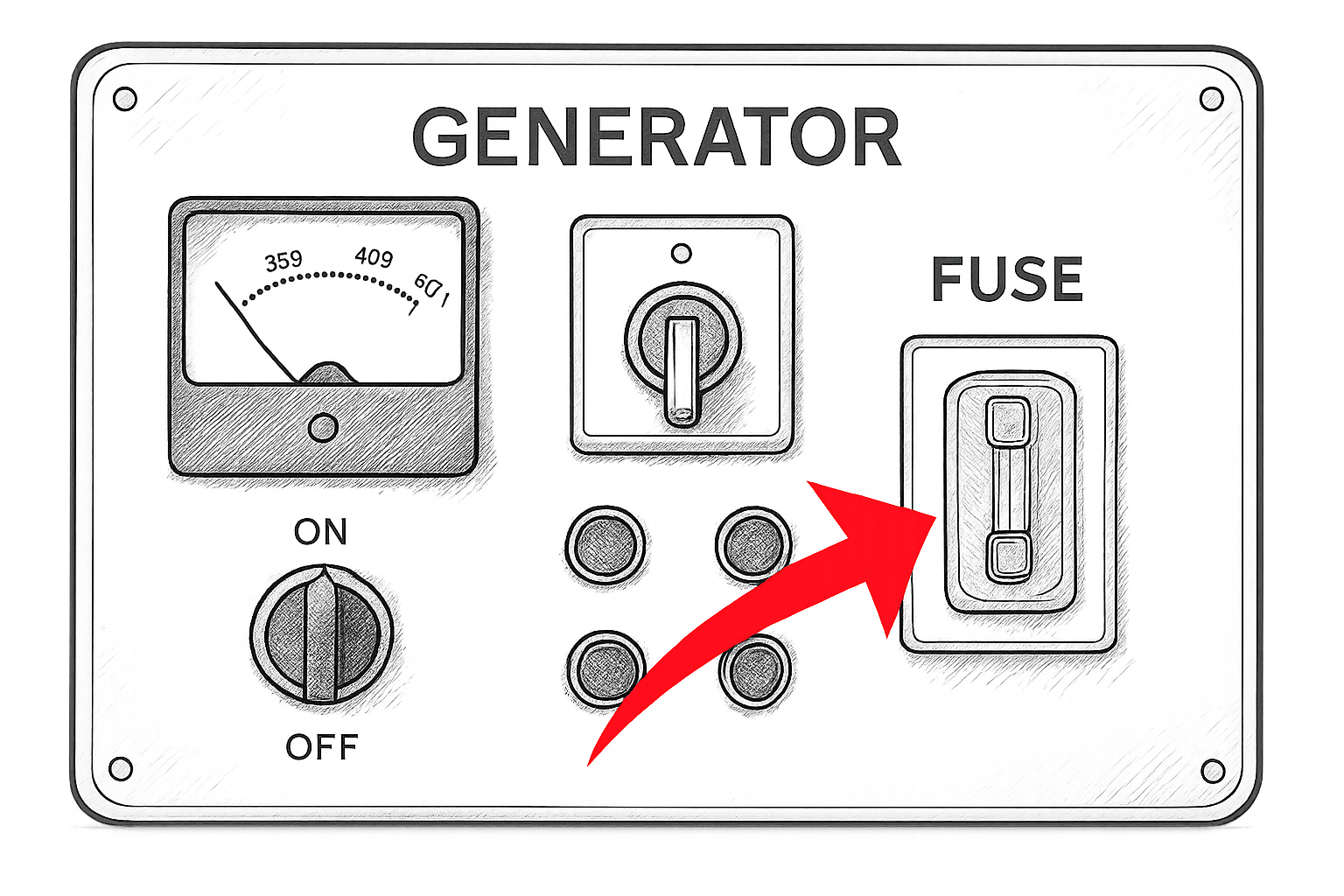

- 🎛️ Sur ou dans le panneau de commande : C’est l’emplacement roi. Cherchez un petit capot en plastique à clipser, souvent marqué « FUSE » ou orné d’un symbole universel. C’est le cas sur la majorité des groupes portables de type Honda, Yamaha ou les SDMO grand public.
- 🔧 Dans un boîtier dédié près du régulateur/alternateur : Sur certains groupes plus anciens ou industriels (comme certains Mecafar), le fusible peut être logé dans un petit boîtier cylindrique en caoutchouc ou en plastique, situé près du moteur, le long du câblage principal.
- 📦 À l’intérieur du coffret électrique principal : Pour les groupes plus gros ou les insonorisés, il faut parfois dévisser le capot de la partie « électrique » pour accéder au porte-fusible, qui ressemble à ceux de votre tableau électrique domestique.
Mon conseil de terrain ? Ne tournez pas autour du pot. Si vous ne trouvez pas en 2 minutes, levez les mains et sortez le manuel d’utilisation. C’est le seul document qui vous donnera l’emplacement exact pour VOTRE modèle. Pas de manuel ? Une recherche en ligne avec la référence exacte de votre groupe (souvent sur une plaque signalétique) vous le trouvera en PDF en 5 minutes.
La procédure de remplacement, pas à pas, sans se brûler
Changer un fusible, c’est simple. Le faire en sécurité et correctement, c’est ce qui évite l’électrocution ou un nouveau pétage de plombs dès la remise en route. Voici ma méthode, rodée sur des années d’atelier.
- Arrêt total et refroidissement : Coupez l’interrupteur principal (OFF), retirez la clif de contact (ou mettez le commuteur sur STOP). Laissez le groupe refroidir 15 minutes. On ne touche jamais à l’électricité sur une machine chaude.
- Isolement complet : Débranchez TOUTES les charges des prises du groupe. Débranchez également la batterie si vous y avez accès (câble négatif en premier). C’est votre assurance vie.
- Identification et extraction : Localisez le porte-fusible. Utilisez une petite pince à bec fin ou vos doigts si l’accès est aisé. Tirelez doucement. Un fusible grillé est souvent visuellement évident : filament fondu, verre noirci ou métal déformé.
🕵️ Astuce Darwin : Pas sûr qu’il soit grillé ? Utilisez un multimètre en mode « continuité » (le symbole 🎵). Posez un bout sur chaque extrémité métallique du fusible. Un « bip » = fusible bon. Silence = fusible HS. C’est infaillible.
- Remplacement à l’identique : C’est LE point critique. Regardez les inscriptions sur l’ancien fusible ou sur le porte-fusible : Ampères (A) et Type (gG, aM, cylindrique, à lame). Achetez le même. Ne montez jamais un fusible de calibre supérieur « pour être tranquille », c’est la garantie de griller un circuit bien plus cher derrière.
🚨 Avertissement Solennel : Un fusible est un fusible, pas un consommable magique. S’il saute, c’est qu’il a fait son job : protéger contre une surcharge ou un court-circuit. Le remplacer sans avoir cherché la cause (prise surchargée, appareil défectueux, câble abîmé), c’est comme enlever le détecteur de fumée parce qu’il bippe sans éteindre le feu qui couve.
- Remise en service et vérification : Replacez le nouveau fusible fermement. Rebranchez la batterie (positif en premier). Allumez le groupe dans un endroit bien ventilé. Testez d’abord avec une petite charge (une lampe) avant de tout rebrancher.
Fusible, disjoncteur, parafoudre : qui fait quoi ?
Sur les groupes récents, le fusible n’est pas toujours seul. Il peut travailler en tandem avec d’autres dispositifs. Pour ne pas tout confondre, voici un petit récapitulatif :
| Composant | À quoi il ressemble | Son rôle | Que faire s’il déclenche ? |
|---|---|---|---|
| Fusible | Petit cylindre en verre/ céramique avec un filament. | Protéger contre les surcharges importantes et courts-circuits. Il « saute » (et doit être remplacé). | Chercher la cause de la surcharge (trop d’appareils, court-circuit). Remplacer par un modèle identique. |
| Disjoncteur (ou interrupteur différentiel) | Levier sur le panneau (comme à la maison). | Protéger les personnes contre les fuites de courant (défaut d’isolement) et couper manuellement le circuit. | Couper toutes les charges, remettre le levier en position ON. Si il saute à nouveau, problème d’isolement sur un appareil. |
| Parafoudre (sur certains modèles) | Boîtier avec voyant(s). | Protéger l’électronique contre les surtensions (foudre, coupures réseau). | Si le voyant est rouge/noir, le parafoudre a sacrifié sa cartouche. Il faut le remplacer en entier. |
Mon programme d’entretien préventif pour fusible
Un fusible, ça ne s’huile pas, mais ça se surveille. Intégrez ces check-ups simples à votre routine d’entretien (niveau d’huile, bougie) :
- 🔍 Inspection visuelle annuelle : Lors de la grande révision, sortez le fusible. Vérifiez qu’il n’y a pas de corrosion sur les connecteurs, pas de trace de surchauffe (plastique décoloré). Un peu de contact propre (bomb aérosol spécial contacts électriques) sur les plots ne fait jamais de mal.
- 📦 Stockez des fusibles de rechange : Achetez une petite boîte avec 2 fusibles du bon calibre pour votre modèle. Scotchez-la à l’intérieur du capot ou gardez-la avec le manuel. Ça évite la panique un dimanche soir.
- 🧠 Testez la cause, pas que le symptôme : Si votre fusible a sauté, ne vous contentez pas de le changer. Demandez-vous « Pourquoi ? ».
- Avez-vous branché un compresseur qui démarre fort ?
- Un câble d’extension est-il écrasé ou humide ?
- Avez-vous dépassé la puissance maxi du groupe ?
✨ Mon verdict
Localiser et changer le fusible d’un groupe électrogène est à la portée de tous, à condition de respecter une règle simple : la sécurité d’abord, la précision ensuite. Ne faites pas l’impasse sur l’arrêt complet et l’identification du bon calibre. Ce petit composant, souvent à quelques euros, est le gardien de votre installation.
Les 3 points à graver dans votre mémoire de bricoleur : 1) Il est presque toujours dans le panneau de commande. 2) Il se change à l’identique, jamais avec un calibre supérieur. 3) S’il saute, c’est un symptôme. Cherchez la maladie (surcharge, court-circuit) avant de le remplacer.
Ma recommandation personnelle ? Lors de l’achat de votre groupe, commandez directement une pochette de fusibles de rechange adaptés. Glissez-les dans la boîte à outils avec le manuel. Cet investissement de 5€ vous évitera bien des frustrations le jour où vous en aurez besoin.
Et vous, avez-vous déjà été coincé par un fusible grillé ? Partagez votre galère (ou votre astuce) en commentaire !
❓ Questions Fréquentes sur les Fusibles de Groupe Électrogène
Mon groupe électrogène ne produit plus de courant. Est-ce forcément le fusible ?
Non, pas forcément. Le fusible grillé est une cause fréquente, mais il y en a d’autres. Avant de vous précipiter, vérifiez aussi : le niveau d’huile (beaucoup de groupes ont un coupe-circuit bas niveau d’huile), le carburant, le filtre à air obstrué, ou le disjoncteur/Interrupteur MagnétoThermique (IMT) sur le panneau qui aurait pu sauter. Une méthode de diagnostic simple est décrite dans le manuel de nombreux groupes : vérifiez d’abord les éléments mécaniques simples avant de suspecter l’électrique.
Que faire si mon fusible saute à chaque fois que je branche un appareil précis ?
C’est un signe flagrant que l’appareil en question est défectueux ou trop puissant pour votre groupe. Il provoque un appel de courant trop important (court-circuit interne ou démarrage trop brutal). Ne forcez pas et ne mettez pas un fusible plus gros ! Isolez cet appareil et testez-le sur le secteur pour voir s’il fait sauter votre disjoncteur domestique. S’il le fait aussi, l’appareil est en cause. Consultez éventuellement un électricien. Comme l’explique ce guide de dépannage, un fusible qui saute de façon répétée indique un problème en aval.
Puis-je remplacer un fusible à verre par un fusible à lame, et inversement ?
Absolument pas. Le type de fusible (cylindrique à verre, à lame, à cartouche) est spécifique au porte-fusible installé par le constructeur. Même si vous arrivez à le faire tenir de façon hasardeuse, les contacts ne se feront pas correctement, ce qui peut provoquer un échauffement dangereux, voire un incendie. Utilisez toujours la référence exacte préconisée par le manuel. Les sites de vente en ligne spécialisés, comme les pièces pour groupes Mecafar par exemple, listent les fusibles adaptés à chaque modèle.
Comment lire les indications sur un fusible ?
Les inscriptions sur le corps du fusible ou son embout sont standardisées. Cherchez :
– Le calibre (A) : Ex: « 10A ». C’est l’intensité maximale qu’il peut supporter.
– La tension de service (V) : Ex: « 250V » ou « 32V ». Elle doit être au moins égale à la tension de votre groupe.
– Le type de rupture : « gG » (usage général), « aM » (protections moteurs). Pour un groupe, c’est souvent « gG ».
– La norme : « CE », « IEC 60269 ». Ces logos garantissent qu’il répond à des standards de sécurité. Un bon fournisseur comme Protoumat l’explique, utiliser un fusible non conforme est un risque.
À quelle fréquence dois-je contrôler le fusible de mon groupe ?
Il n’y a pas de fréquence imposée, car un fusible en bon état ne s’use pas avec le temps. Intégrez-le simplement à votre vérification visuelle annuelle avant la saison d’hiver ou avant un chantier important. Sortez-le, vérifiez l’absence de corrosion, assurez-vous qu’il est bien serré dans son logement. La vraie « fréquence » de remplacement est aléatoire : c’est à chaque événement (surcharge, foudre). L’important est d’avoir la pièce de rechange sous la main quand cela arrive.
