🏠 Objet : Poste interphone universel Urmet 1133/15
🔧 Configuration traitée : Branchement en système 2 fils (1+N)
⚡ Niveau : Bricoleur averti | Durée estimée : 30 à 60 min
⚠️ Pré-requis crucial : Couper le courant au disjoncteur général avant toute manipulation.
💡 Points clés de l’article : Réglage des cavaliers, schéma de connexion, astuces de repérage des fils, consultation de la notice officielle.
Remplacer un vieil interphone qui rend l’âme, c’est souvent la croix et la bannière. Entre les modèles obsolètes, les fils de couleurs inconnues et les notices illisibles, on a vite fait de jeter l’éponge. Pourtant, la solution existe souvent sous la forme d’un poste universel. L’Urmet 1133/15 est l’un de ces produits conçu spécifiquement pour dépanner et moderniser les installations existantes, notamment les vieux systèmes en 2 fils.
Si vous avez ce modèle entre les mains et que le branchement en « 1+N » (un fil pour la phonie/appel, un pour la masse) vous semble clair comme du jus de chaussette, cet article est fait pour vous. On va décortiquer, sans jargon inutile, le schéma de branchement, la configuration des cavaliers et les pièges à éviter. Prêt à redonner de la voix à votre porte d’entrée ? Suivez le guide.
Comprendre la bête : l’Urmet 1133/15 en quelques mots
Avant de se lancer les yeux fermés dans le câblage, il faut savoir à quoi on a affaire. L’Urmet 1133/15 n’est pas un interphone comme les autres. C’est un poste universel de maintenance. Concrètement, il est conçu pour se substituer à une multitude d’anciens modèles, en se branchant sur deux types d’installations courantes : les systèmes 5 fils (4+N) et, ce qui nous intéresse ici, les systèmes 2 fils (1+N).
Ses atouts ? Un design sobre qui masque les traces de l’ancien appareil, une sonnerie électronique réglable (ou un ronfleur classique), et surtout, une compatibilité étendue grâce à un tableau de correspondance de câblage inclus dans sa notice. Il est donc votre allié pour remplacer un interphone défectueux sans toucher au câblage mural ni au platine de rue, à condition de bien l’adapter.
La checklist indispensable avant de commencer
La clé d’un remplacement réussi, c’est la préparation. Ne branchez rien tant que vous n’avez pas fait ce petit travail de détective. Cela vous évitera de griller un composant ou de tout démonter en catastrophe.
⚠️ Avertissement Sécurité : Cette manipulation implique de travailler sur une installation électrique, même en basse tension. Coupez impérativement le courant au disjoncteur général de votre logement avant de retirer l’ancien poste ou de toucher aux fils.
Voici la marche à suivre, étape par étape :
- 🔌 Coupez le courant au disjoncteur principal.
- 🧐 Retirez délicatement votre ancien poste interphone de son support mural. Ne coupez pas les fils !
- 📸 Prenez une photo très nette du bornier de l’ancien appareil. C’est votre sauvegarde en cas d’erreur.
- 🎨 Identifiez et notez la couleur des fils branchés sur chaque borne (ex: Borne L = fil Rouge, Borne 1 = fil Vert…).
- 🏷️ Marquez chaque fil avec un bout de scotch et un stylo (ex: « Borne 2 ancien »). C’est crucial car les couleurs peuvent se répéter ou ne suivre aucun standard.
- 📄 Cherchez la référence de votre ancien interphone (souvent marquée au dos) et téléchargez la notice complète de l’Urmet 1133/15. Le tableau d’équivalence en fin de notice est votre bible.
La clé de la compatibilité : configurer les cavaliers (Jumpers)

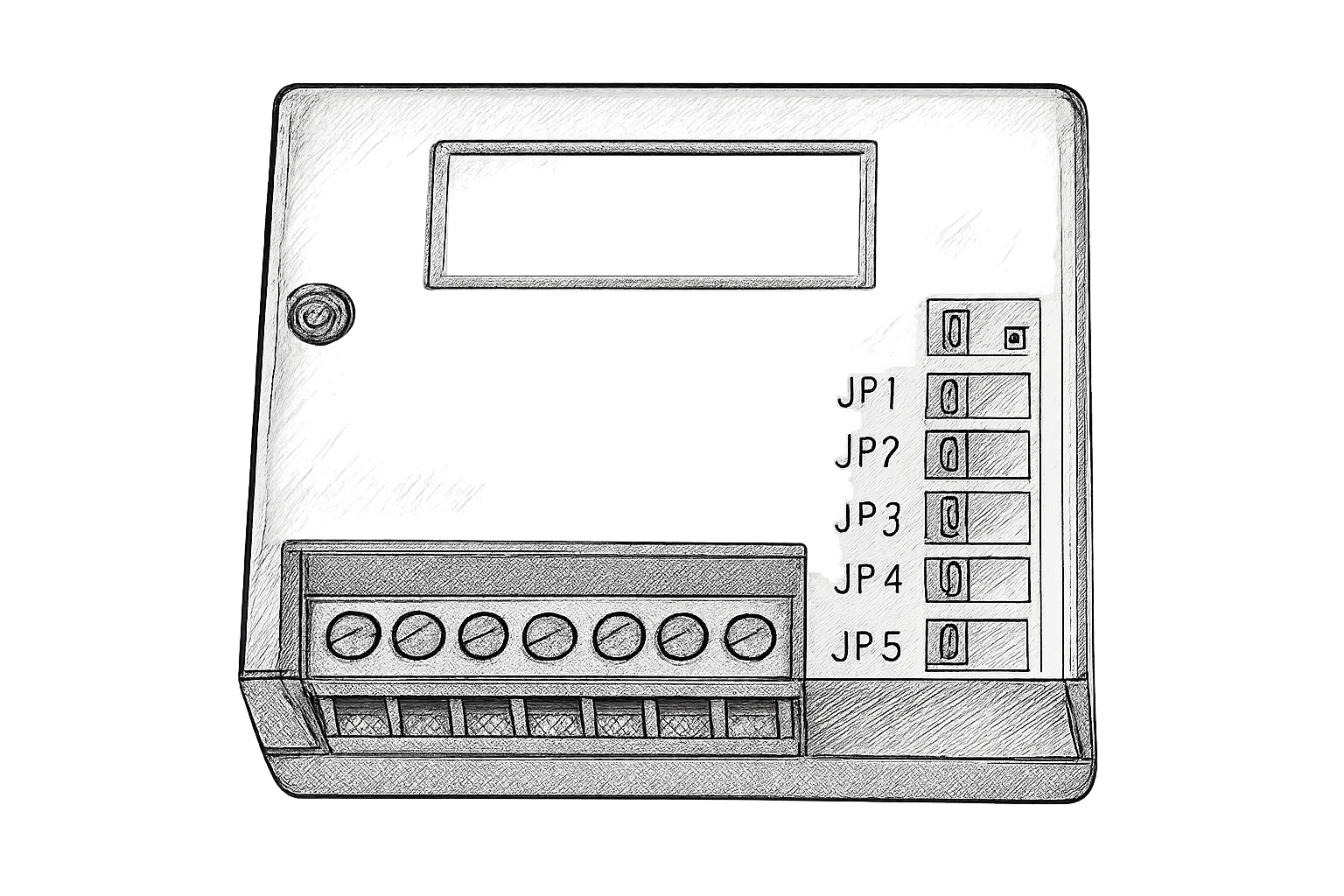

C’est l’étape la plus technique, mais aussi la plus importante. L’Urmet 1133/15 s’adapte au type d’installation (2 ou 5 fils) via de petits pontages électroniques appelés cavaliers ou jumpers. Pour un système en 2 fils, la configuration est spécifique et doit être faite avant le branchement des fils.
💡 Astuce Darwin : Les cavaliers sont ces petits blocs noirs qui enjambent deux broches métalliques sur la carte électronique. Pour les déplacer, utilisez une pince à épiler ou un petit tournevis plat, avec délicatesse. Ils doivent être bien enfoncés sur les deux broches.
Voici la configuration impérative pour le mode 2 fils :
| Cavalier | Position requise pour 2 fils |
|---|---|
| JP1 | Position « 2 » |
| JP2 | Position « 2 » |
| JP3 | Position « 2 » |
| JP4 | Position « 2 » |
| JP5 | Position « 2 » |
| JPC | Position « + » |
En clair, tous les cavaliers numérotés JP doivent être sur la position marquée « 2 », et le cavalier JPC (souvent pour la polarité) sur « + ». Vérifiez ce point deux fois. Une mauvaise configuration est la première cause de dysfonctionnement.
Le cœur du sujet : le schéma de branchement en 2 fils
Maintenant que les cavaliers sont bons, passons au branchement physique des fils venant du mur sur les bornes du nouvel Urmet 1133/15. Le bornier de l’appareil comporte plusieurs vis. Pour un système 2 fils, on n’utilise pas toutes les bornes.
Voici le schéma de connexion standard :
| Borne de l’Urmet 1133/15 | Rôle / Connexion |
|---|---|
| Borne 1 | Masse du système (fil N ou commun) |
| Borne 2 | Phonie / Appel / Ouvre-porte (fil 1) |
| Borne 6 | À laisser sans fil (NC) |
| Borne 9 | À connecter à la borne 2 du combiné (haut-parleur) |
| Borne 10 | À connecter à la borne 1 du combiné (micro) |
Mais attention ! Il y a une subtilité absolument cruciale souvent oubliée :
🚨 Point d’attention majeur : Pour un fonctionnement correct en 2 fils, vous devez créer un pontage (un petit bout de fil) entre la borne 6 et la borne 10 de l’appareil. Cette liaison interne est nécessaire pour compléter le circuit de la phonie dans cette configuration.
En résumé, vos deux fils venant du mur (par exemple, un rouge et un vert) iront probablement aux bornes 1 et 2 de l’Urmet. Pour savoir lequel va où, il faudra vous référer au tableau de correspondance de votre ancienne marque présent dans la notice de l’Urmet. C’est là que votre travail de repérage initial porte ses fruits.
Finalisation et caractéristiques pratiques
Une fois les fils branchés et le pontage 6-10 fait, vous pouvez remettre le courant et tester. L’appareil propose un réglage de volume de sonnerie à trois positions (Forte, Moyenne, Coupure). Si tout est correct, vous devriez entendre la sonnerie électronique ou le ronfleur lors d’un appel.
Pour finir, quelques infos utiles :
- 📏 Dimensions : 236 x 101 x 65 mm. Sa large base est un atout pour cacher les trous ou traces de l’ancien modèle.
- 🔊 Sonnerie : Au choix, électronique (réglable) ou ronfleur mécanique. Le choix se fait souvent par un interrupteur dédié.
- 📚 Notice : Ne la zappez pas ! Elle contient le fameux tableau d’équivalence pour brancher l’Urmet à des anciens modèles Siedle, Fermax, BPT, etc.
✨ Mon verdict
L’Urmet 1133/15 est un outil de dépannage aussi précieux qu’un tournevis témoin pour qui sait le configurer. Ses 3 grands atouts : sa vraie universalité pour les vieilles installations 2 fils, sa notice détaillée avec tableau de correspondance, et son design qui fait propre. Son point faible : il demande une préparation minutieuse et une compréhension basique de l’électricité. Ce n’est pas un gadget plug-and-play.
Ma recommandation est claire : si votre ancien interphone en 2 fils est HS et que vous êtes un bricoleur patient et méthodique, cet appareil est la solution la plus économique et efficace pour un remplacement sans refaire toute l’installation. Investissez du temps dans la phase de repérage des fils et la configuration des cavaliers. Consultez systématiquement la notice officielle, surtout le tableau de correspondance de votre ancienne marque.
Et vous, avez-vous déjà tenté de remplacer un vieil interphone ? Avez-vous croisé le fameux casse-tête des fils de couleurs identiques ? Partagez votre expérience en commentaire, ça pourra aider d’autres bricoleurs en détresse !
L’Urmet 1133/15 est-il compatible avec tous les anciens interphones 2 fils ?
Le terme « universel » doit être nuancé. L’Urmet 1133/15 est largement compatible avec la plupart des anciens systèmes 2 fils (1+N) de marques courantes comme Siedle, BPT, Fermax, Urmet bien sûr, et bien d’autres. Sa force réside dans la notice qui inclut un tableau d’équivalence détaillé listant des dizaines de modèles anciens et comment connecter leurs fils aux bornes de l’Urmet. Cependant, il ne peut pas remplacer des systèmes propriétaires très exotiques ou des installations dont le câblage est endommagé. La première étape est toujours de vérifier si votre ancien modèle figure dans cette liste. Vous pouvez télécharger la notice complète avec le tableau sur le site officiel d’Urmet.
Que faire si mes deux fils sont de la même couleur ?
C’est un problème très fréquent ! Pas de panique. La méthode est la suivante : 1) Assurez-vous que le courant est coupé. 2) Notez sur quel numéro de borne de l’ancien interphone chaque fil était connecté (c’est pour ça que la photo est cruciale). 3) Ne vous fiez pas à la couleur, mais à cette numérotation d’origine. 4) Reportez-vous au tableau de correspondance de la notice de l’Urmet pour votre ancien modèle : il indiquera quel numéro de borne de l’ancien appareil correspond à la « Masse » (N) et à la « Phonie/Appel » (1). Vous pourrez ainsi connecter vos fils correctement aux bornes 1 et 2 de l’Urmet. En dernier recours, une vérification avec un multimètre en continuité (hors tension) peut aider à tracer les fils.
Pourquoi mon Urmet 1133/15 ne sonne pas après installation en 2 fils ?
Plusieurs points de contrôle s’imposent. Vérifiez dans l’ordre : 1) Les cavaliers : Sont-ils TOUS en position « 2 » et le JPC en « + » ? C’est l’erreur la plus commune. 2) Le pontage : Avez-vous bien mis un fil entre les bornes 6 et 10 de l’appareil ? Sans lui, le circuit phonie est ouvert. 3) Le branchement des fils muraux : Les deux fils sont-ils bien insérés dans les bornes 1 et 2 (et pas inversés) ? 4) Le réglage du volume : Le sélecteur de sonnerie n’est-il pas sur la position « coupée » ? 5) L’alimentation : Le courant est-il bien rétabli au disjoncteur et le transformateur de l’installation fonctionne-t-il ? Une source détaillant ces checks est disponible sur ce forum de bricolage.
Puis-je utiliser l’Urmet 1133/15 pour remplacer un interphone 5 fils ?
Oui, absolument. C’est même sa deuxième fonction principale. L’Urmet 1133/15 est conçu pour les systèmes 2 fils ET 5 fils (4+N). Pour l’utiliser en 5 fils, la configuration des cavaliers est différente (il faut généralement les mettre en position « 5 »), et le schéma de branchement utilise plus de bornes (comme les bornes 3, 4, 5, 7, 8). La notice explique parfaitement les deux configurations. Assurez-vous simplement d’avoir bien identifié votre installation d’origine (2 ou 5 fils) avant de commencer et de régler les cavaliers en conséquence. Vous trouverez plus d’informations sur ses capacités sur la fiche technique du produit.
